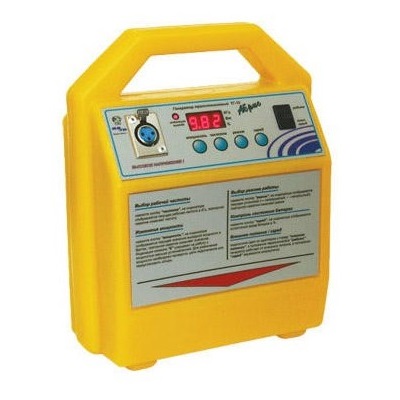

Трассопоисковый генератор ТГ24.20 (ТГ20)
Госреестр (ГРСИ): не указано
Новая модель Абрис ТГ-24.20 (ТГ20) выпускается в качестве замены старых моделей типа ТГ-12 и ТГ-24.
Трассопоисковый генератор ТГ-24.20 (ТГ20) предназначен для работы в составе трассопоискового комплекта Абрис с приемником ТМ-8. Генератор ТГ20 обладает улучшенными характеристиками и может использоваться в том числе и трассопоисковыми приемниками практически любых сторонних производителей трассоискателей.
Комплект поставки ТГ-24.20 (ТГ20)
| № | Наименование | Количество |
| 1. | Генератор трассопоисковый ТГ-24.20 (ТГ20) | 1 |
| 2. | Провода 7.5 м. с «крокодилами» | 1 |
| 3. | Источник внешнего питания \ зарядное устройство | 1 |
| 4. | Штырь заземления | 1 |
| 5. | Рамка индуктивной связи | 1 |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания генератора внешнее, (В) |
12-16 В Постоянное напряжение |
|
Внутренний источник питания |
Аккумуляторная батарея 12В -9 А/ч |
|
Зарядное устройство от сети 220 Вольт (Внешнее питание) |
12В - 3А (15В – 2,6 А) Постоянное стабилизированное напряжение |
|
Выходная мощность |
2.5; 5.0; 15; 20 Вт От внешнего источника добавляется мощность 25 Вт |
|
Выходная мощность на частоте 33 кГц |
max 6 Вт |
|
8 предустановленных частот (пользователь может изменить или исключить любую частоту) |
375, 480, 640,1024, 1450, 8192, 9820 10000 Гц |
|
Выходной ток
|
До 1000 мА |
|
Измерение напряжения на нагрузке (трубе) для контроля перед подключением постоянное напряжение |
до 50 В
|
|
Измерение напряжения на нагрузке (трубе) для контроля перед подключением переменное напряжение частота 50 Гц |
до 50 В |
|
Режим работы |
Непрерывный или импульсный |
|
Согласование с нагрузкой |
автоматическое |
|
Сопротивление нагрузки, для 12 Вт |
1-120 Ом |
|
Сопротивление нагрузки, для 1 Вт |
1-970 Ом |
|
Стабильность выходной мощности |
+/- 10% |
|
Время непрерывной работы от встроенного аккумулятора На максимальной мощности На минимальной мощности |
3 часа более 8 часов |
|
Вес электронного блока |
Не более 3 кг |
|
Габаритные размеры |
220Х220Х90 мм |
