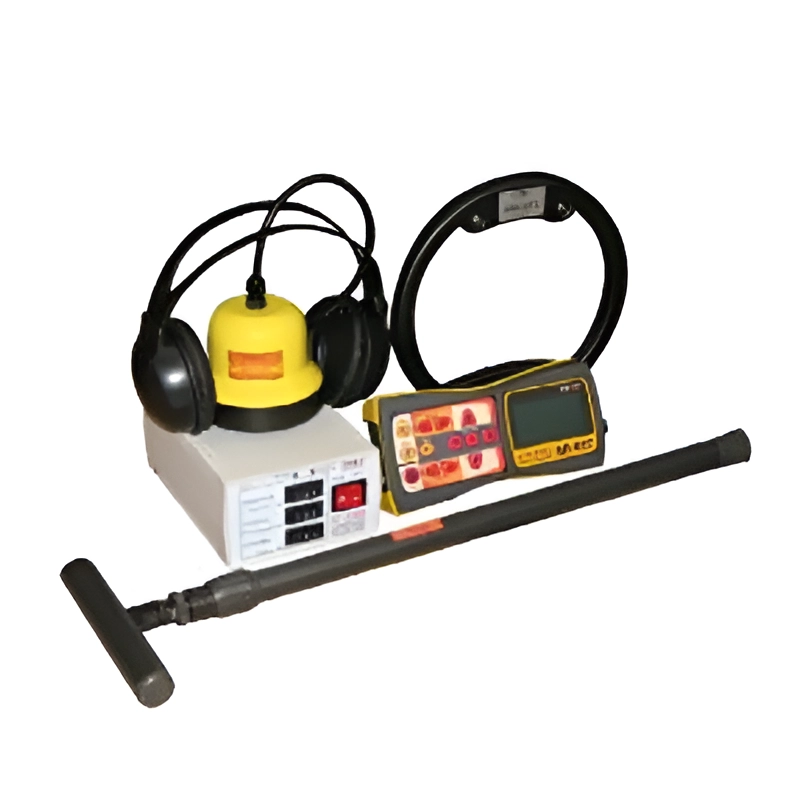

Трассотечепоисковый комплект Успех-АТГ-425.20 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Трассотечеискатель Успех АТГ-425.20 используется для определения мест расположения скрытых коммуникаций (кабельные линии, трубопроводы) на глубине до 6 м и удалении до 5 км от места подключения генератора. С помощью данного трассотечеискателя также возможно определение глубины залегания кабельных линий и трубопроводов из электропроводящих материалов.
Данный прибор можно эффективно использовать для решения следующих задач:
- Трассировка кабельных линий, находящихся под напряжением и металлических трубопроводов с наведенным излучением в пассивном режим
- Поиск мест утечки в подземных трубопроводах систем водо-, теплоснабжения
- Поиск мест повреждения силовых кабельных линий индукционным и акустическим методом
Комплект трассотечепоисковый Успех АТГ-425.20 предназначен для:
- Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора
- Определения мест повреждения кабельных линий
- Обследования участков местности перед проведением земляных работ
- Проведения работ по поиску скрытой проводки
- Обнаружения мест разгерметизации трубопроводов на глубине до 6 м
Трассотечеискатель Успех АТГ-425.20 - универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком
- Трассоискатель с акустическим датчиком
- Течеискатель с акустическим датчиком
Особенности трассотечепоискового комплекта Успех-АТГ-425.20:
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт)
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
Комплект поставки трассотечепоискового комплекта Успех-АТГ-425.20:
- Генератор АГ-114М
- Приёмник АП-027
- Электромагнитный датчик ЭМД-237
- Антенна рамочная ИЭМ-301.2
- Датчик акустический АД-227
- Головные телефоны
- Дополнительные принадлежности
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Генератор АГ-114М |
|
|
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт |
5, 10, 20 |
|
Усилитель мощности |
CLASS D КПД 80% |
|
Частота генерации (непрерывно или импульсы), Гц |
512, 1024, 8928, чередование 3-х частот |
|
Допустимое сопротивление нагрузки |
любое (0...∞) |
|
Согласование с нагрузкой |
автоматическое |
|
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час |
5 |
|
Питание |
1 аккум. 12В/2,2 Ач |
|
Габаритные размеры электронного блока, не более, мм |
190х140х80 |
|
Вес генератора в чехле, не более, кг |
2,2 |
Приемник АП-027 |
||
|
ПАРАМЕТР |
ДАТЧИКИ |
|
|
ЭМД/ДКИ/ДОДК/КИ |
АД |
|
|
Вид работы в зависимости от датчика |
определяется автоматически, при подключении датчика |
|
|
Вид принимаемого сигнала |
выбирается оператором как «непрерывный / импульсный» |
выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров |
центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. |
ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. |
|
«Широкая полоса» (частотный диапазон) |
0,05...2,00 кГц |
0,1...2,00 кГц |
|
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала |
100 dB |
|
|
Визуальная индикация |
ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
|
Звуковая индикация |
головные телефоны - натуральный широкополосный или отфильтрованный сигнал. |
|
|
головные телефоны -синтезированный звук ЧМ. |
- |
|
|
встроенный излучатель - синтезированный звук ЧМ. |
||
|
Питание |
напряжение 4...7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. |
|
|
Время непрерывной работы, не менее |
20 часов |
|
|
Допустимый диапазон температур окружающей среды при эксплуатации |
минус 20ºС...+50ºС |
|
|
Класс защиты от внешних воздействий |
IP54 |
|
|
Габаритные размеры электронного блока |
220 ´ 102 ´ 42 (мм) |
|
|
Масса электронного блока, не более |
0,46 кг |
|
Электромагнитный датчик ЭМД-237: |
|
|
Тип преобразователя |
резонансная ферритовая магнитная антенна |
|
Частота резонанса, Гц |
8928; 1024; 512 Гц |
|
Тип питания |
от приемника |
|
Коммутация резонанса |
принудительная (управляется приемником) |
Датчик акустический АД - 227: |
|
|
Чувствительность, V/g |
5 |
|
Габаритные размеры прибора, не более, мм |
105х75 |
|
Масса, не более, кг |
1,5 |
Индуктивная антенна ИЭМ-301.2 |
|
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
|
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом |
36 |
|
Тип корпуса |
пластмассовый, герметичный |
