Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

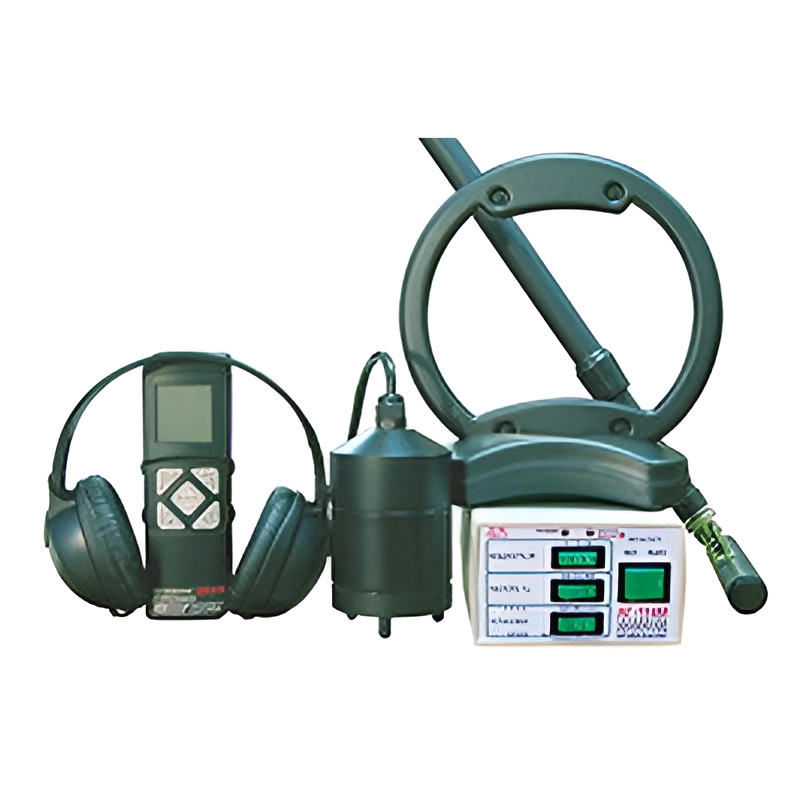

Трассотечеискатель “Успех АТГ-515.60” – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с электромагнитным датчиком.
2. Комплект для поиска повреждений кабеля акустическим методом.
3. Течеискатель с акустическим датчиком.

Отличительные особенности течеискатель / трассоискатель Успех-АТГ-515.60

Особенности генератора АГ-144:

• возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт)
• при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений
• возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
• возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М

Особенности приемника АП-015:

• Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки, имеется крепление к поясу)
• Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают, каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
• Синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала
• Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).
• Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки
• Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков)
• Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала
• Имеется режим «HOLD» (хранение) при котором прекращаются измерения, и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после»
• Возможность использования в качестве дополнительного оборудования: датчика контроля качества изоляции ДКИ-115, датчика – определителя дефектов коммуникаций ДОДК-115

Принцип работы трассоискатель / течеискатель Успех-АТГ-515.60

Режим трассопоиска

• Пассивный поиск (трассопоиск без использования генератора)
  Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
  При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.
• Активный поиск (трассопоиск с использования генератора)
  Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
• Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
  Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода)

Режим течепоиска

• Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода

Комплект трассотечепоисковый “Успех АТГ-515.60” предназначен для:

• определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора
• определения мест повреждения кабельных линий
• обследования участков местности перед проведением земляных работ
• обнаружения мест разгерметизации трубопроводов на глубине до 6 м

Состав трассотечепоискового комплекта Успех АТГ-515.60:

• генератор АГ-144
• приёмник АП-015
• электромагнитный датчик ЭМД-230
• антенна рамочная ИЭМ-301.2
• датчик акустический АД-215
• головные телефоны
• дополнительные принадлежности

------------------------------------------------
