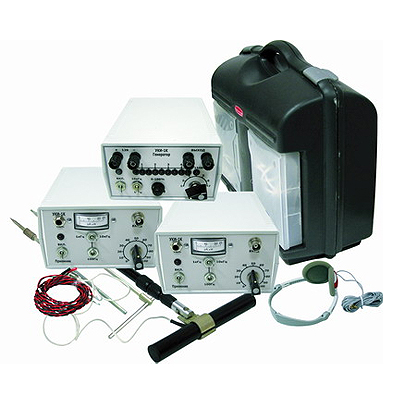

Устройство состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100 Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.

В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.

При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект поставки устройства.

Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

• определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия
• интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
• точного определения оси трубопровода, кабеля и глубины их залегания
• определение места повреждения анодной линии установки катодной защиты

Отличительные характеристики устройства УКИ-1К:

• поиск повреждений на частоте 10000 Гц
• выходная мощность генератора с 40 до 100 Вт
• дальность обследования трубопровода до 5 км
• хорошая чувствительность селективного приемника
• малая относительная погрешность определения планового расположения подземного трубопровода и глубины залегания
• малые вес и габариты комплекта
• устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм
• хорошая точность определения места нарушения сплошности изоляции

------------------------------------------------
