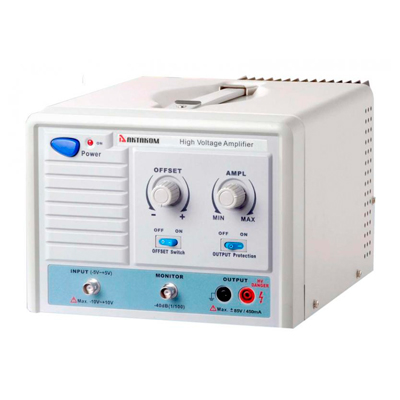

AVA-1745 Амплитудный усилитель предназначен для усиления амплитуды сигналов в полупроводниковой и высоковольтной инженерии и в других областях. Оснащен двумя панелями.

Органы управления усилителем

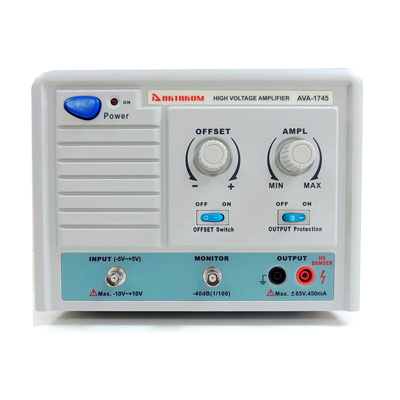

Лицевая панель

• Выключатель и индикатор питания «POWER».
• Включите прибор нажатием кнопки «POWER». При этом должен загореться зеленый светодиод прибора.
• Внимание! Прибор оснащен функцией автоматической защиты от перегрузки.
• Зеленый светодиод мигает медленно: прибор должен прогреться после включения.
• Зеленый светодиод мигает быстро: обнаружена перегрузка, прибор будет выключаться и включаться автоматически до устранения перегрузки.
• Непрерывно горящий зеленый светодиод индицирует готовность прибора к работе.
• Регулятор смещения напряжения (левый, на лицевой панели).
• Регулятор амплитуды выходного сигнала (правый, на лицевой панели).
• Входной разъем (BNC).
• Входное напряжение и частота не должны превышать значений, указанных в РЭ для конкретной модели прибора. Можно задать любую форму сигнала. Но при установке частоты сигнала, превышающей пределы, указанные в РЭ для конкретной модели прибора, форма сигнала может быть искажена.
• Внимание! Не подавайте на вход прибора сигнал напряжением более 20 Вп-п!
• Выходной разъем «Monitor» для контроля осциллографом .
• Амплитуда сигнала на разъеме «Monitor» в 100 раз меньше амплитуды усиленного сигнала на выходах «Output»
• Выходные разъемы «Output»
• К выходам «Output» подключяется дифференциальный пробник, соответствующий характеристикам выходного сигнала прибора. Дифференциальный пробник подключается ко входу осциллографа.
• Переключатель режима смещения вкл/выкл.
• Чтобы задать смещение выходного напряжения, требуется переключить тумблер в положение «ВКЛ», а затем при помощи регулятора задавать величину смещения.
• Переключатель защиты на выходе вкл/выкл.
• Внимание! Для того, чтобы избежать возможных повреждений оборудования при превышении выходного тока, рекомендуем использовать защиту по выходу. Если при работе с прибором требуются большие выходные токи, переведите тумблер в положение «ВЫКЛ».

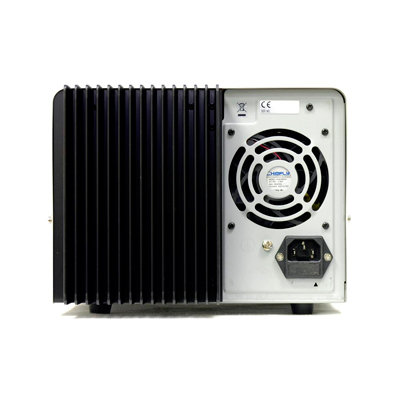

Задняя панель

• Радиатор охлаждения.
• Разъем для подключения кабеля питания.
• Внимание! Подключение прибора к сети переменного тока должно быть выполнено штатным кабелем через розетку, оснащенную шиной защитного заземления.
• Предохранитель.

Стандартная комплектация

• Прибор
• Кабель соединительный с зажимом типа «крокодил» (2 шт.)
• Кабель BNC соединительный (2 шт.)
• Кабель питания
• Предохранитель
• Руководство по эксплуатации

Дополнительная комплектация

• Дифференциальный пробник DP-50
• Кабель измерительный коаксиальный BNC-BNC PTL924

------------------------------------------------
