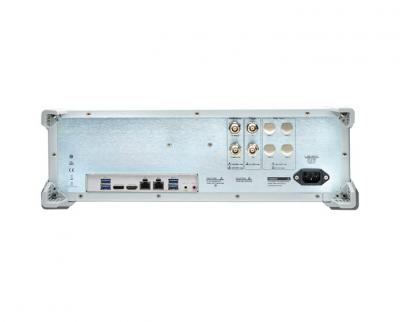

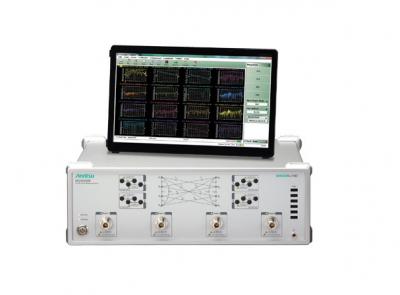

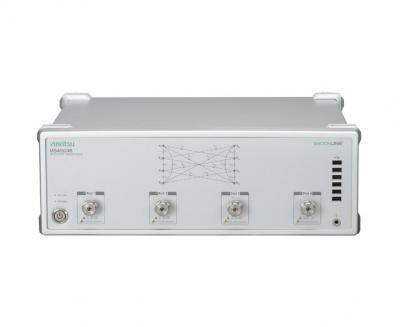

MS46524B — это серия 4-портовых векторных анализаторов цепей Performance компании ShockLine. Благодаря беспрецедентному уровню соотношения цена-качество и лучшему в своем классе динамическому диапазону, устройства серии Performance позволяют снизить стоимость испытаний и сократить время выхода на рынок в различных областях применения для тестирования на частотах до 43,5 ГГц. Анализаторы могут использоваться в частности для проектирования и изготовления многопортового мобильного сетевого оборудования, мобильных устройств, автомобильных кабелей, высокоскоростных межблочных каналов передачи данных и компонентов для системной интеграции.

Устройства MS46524B имеют современную архитектуру и оснащены 4 независимых источниками и 8 приемниками. Уникальная функция развертки под названием «одновременная развертка» позволяет четырем независимым источникам выполнять развертку одновременно, что, в свою очередь, позволяет измерять параметры прямого и обратного сканирования за один цикл! Таким образом, для полного 4-портового измерения требуется одна четвертая продолжительности традиционных разверток.

Анализаторы серии MS46524B поставляются в корпусе высотой 3U, и в них используется тот же графический пользовательский интерфейс, программное обеспечение, синтаксис команд, драйверы и среды программирования, что и в остальных приборах семейства ShockLine.

Свойства:

• Простая проверка целостности сигнала пассивных мультипортовых и дифференциальных устройств
• Лучший в отрасли динамический диапазон позволяет измерять артефакты, дающие очень слабые отражения
• Великолепная коррекция направленности минимизирует неопределенность измерения
• Автоматический калибровочный блок SmartCal сокращает время калибровки и настройки
• Временная область с возможностью временного стробирования позволяет проводить измерения, подобные TDR
• Современный интерфейс локальной сети для дистанционного управления обладает большим быстродействием, чем универсальная интерфейсная шина
• Общий графический пользовательский интерфейс и интерфейс стандартных команд для программируемых приборов в семействе ShockLine
• Компактная серия в корпусе высотой 3U позволяет эффективно использовать пространство стойки

Области применения:

Дифференциальные устройства:

• Кабели
• Разъемы
• Силовые выключатели

Автомобильные элементы:

• Радиочастотные разъемы (FAKRA)

Мобильная связь:

• Микрокоаксиальные радиочастотные разъемы
• Антенны, выключатели, антенные разделители

Элементы общего назначения:

Тестирование пассивных многопортовых компонентов:

• Разъемы
• Кабели
• Электромеханические элементы
• Выключатели
• Аттенюаторы
• Блоки сопряжения
• Фильтры
• Изоляторы
• Циркуляторы

Применение для системной интеграции:

• Калибровка систем
• Определение параметров потерь в тракте
• Измерения общих параметров рассеивания и временной области

------------------------------------------------
