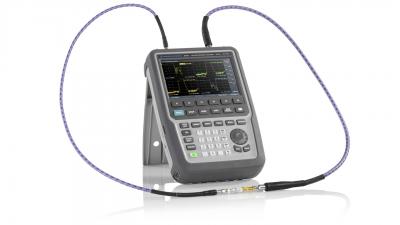

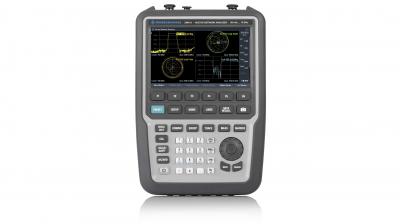

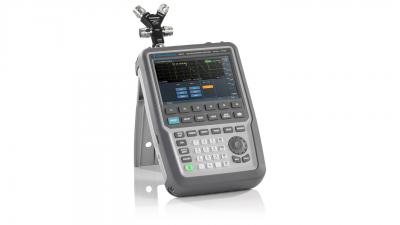

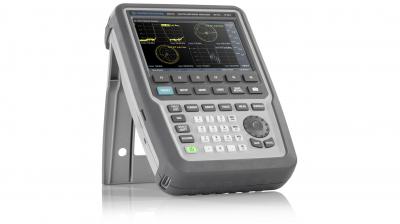

ZNH8 представляет собой полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S®ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции. Новый продукт компании Rohde & Schwarz – полноценный двухпортовый портативный анализатор цепей R&S ZNH с функциями анализа АФТ/антенн и измерения полной матрицы S-параметров. Обе эти функции доступны в базовом исполнении. R&S ZNH прост в управлении, легко конфигурируемый и компактный прибор, идеально подходящий для полевых испытаний.

ZNH8 - портативный векторный анализатор цепей, который позволяет определить неисправные ВЧ кабели и компоненты коммуникационных систем. Также с помощью R&S ZNH можно измерять СВЧ-компоненты в лабораторных и полевых условиях до 26,5 ГГц. R&S ZNH является образцовым прибором при решении стандартных измерительных задач, таких как анализ кабелей и антенн и полные двухпортовый измерения S-параметров. В анализатор встроены ступенчатые аттенюаторы приёмника на обоих измерительных портах, что предотвращает их от возможной перегрузки. Архитектура R&S ZNH с четырьмя приёмниками поддерживает методику калибровки с неизвестной перемычкой (UOSM). Лучшие в своём классе ВЧ-характеристики и особенности анализатора, такие как низкие шумы трассы (0,0025 СКЗ), 100 дБ динамического диапазона, выходная мощности в 0 дБм и 16001 измерительная точка делают R&S ZNH идеальным решением для запуска и обслуживания систем связи и исследования СВЧ-компонентов.

Дополнительные опции ZNH8, такие как измерение мощности, импульсные измерения, измерение абсолютных значений мощности и их отношений позволяют выполнять работы, связанные с обслуживанием и ремонтом радарных или спутниковых систем. Эти возможности открываются в анализаторе цепей вводом специального цифрового ключа, который может ввести сам пользователь.

Вес анализатора всего 3 кг., небольшой размер, отсутствие активного охлаждения, долгое время работы от батареи и удобные в использовании, даже в перчатках, клавиши прибора делают R&S ZNH идеальным прибором для работы в полевых условиях. 7 дюймовый multi-touch экран работает с поддержкой жестов схожих с управлением современными смартфонами, что уменьшает время работы и интуитивно повышает скорость привыкания к интерфейсу прибора. Также в анализаторе есть функция помощника настройки и конфигурации измерительной установки. Бесплатное ПО InstrumentView и MobileView позволяет немедленно передать полученную информацию в полевых условиях в лабораторию для одновременного анализа.

Помимо всего этого, портативный анализатор R&S ZNH8 отлично подходит для конструкторских бюро, производственных линий и учебных заведений с ограниченным бюджетом и нехваткой места для размещения прибора при измерении таких компонентов как фильтры, усилители, ВЧ-кабели, адаптеры и антенны.

Особенности векторного анализатора цепей ZNH8:

• Векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22) и 1-направленных измерений кабелей и антенн (one-port cable loss)
• Стандартно функция DTF, измерение VSWR (КП), return loss (КО)
• Встроенный аттенюатор приемного тракта - 0 дБ … 15 дБ (фикс. значения, шаг 5 дБ)
• Выбор НЧ полосы пропускания от 10 Гц (разрешение 1Гц)
• Скорость измерений 761 мкс (на точку)
• Число точек измерений- 16.001
• Сенсорный емкостной экран с поддержкой multitouch
• Коннекторы N-типа (50 Ом)
• Масса всего 3,1 кг
• Опции – датчики мощности (в зав. от модели), ист. измеряемого пост
• Uсмещ, режим импульсных измерений с датчиком мощности, векторный вольтметр, отношение волновых величин, анализ в домене времени (программная), измерения датчика мощности в частотном диапазоне (программная)

------------------------------------------------
