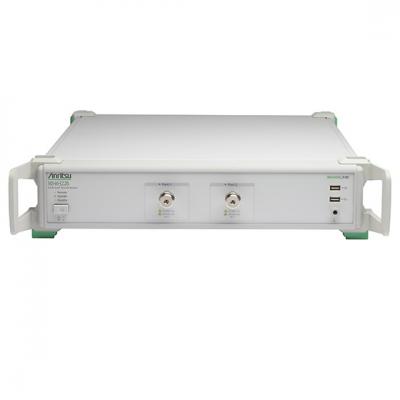

MS46322B — это экономичная серия векторных анализаторов цепей ShockLine™ с частотным диапазоном от 1 МГц до 8/20/43,5 ГГц. Она основана на запатентованной технологии «shockline» (нелинейная линия передачи) с ВАЦ на интегральной микросхеме, которая упрощает внутреннюю архитектуру ВАЦ на высоких частотах, снижает стоимость прибора и повышает точность и повторяемость измерений.

Серия MS46322B представляет собой 2-портовые ВАЦ в компактных и прочных корпусах 2U. Вся серия характеризуется скоростью развертки в 130 мксек на точку и динамическим диапазоном более 100 дБ вплоть до 43,5 ГГц, что позволяет использовать их для тестирования пассивных устройств в проектировании, производстве и малобюджетных образовательных проектах

ВАЦ ShockLine™ легко встраиваются в испытательные системы в стойках благодаря небольшому размеру и возможности удаленного программирования. Они поддерживают набор команд SCPI и программные драйверы для большинства известных сред программирования. Все семейство использует стандартные в отрасли сетевые соединения для удаленного управления. ВАЦ ShockLine™ снабжены мощным графическим интерфейсом пользователя для проведения ручного тестирования устройств. Полнофункциональный пользовательский интерфейс реализуется при подключении пользовательского монитора, клавиатуры и мыши.

Применения анализатора MS46322B:

Испытания и устранение неисправностей в пассивных РЧ и СВЧ компонентах:

• РЧ разъемы и кабели, в том числе используемые в автомобильной промышленности
• Электромеханические переключатели
• Аттенюаторы
• Ответвители
• Фильтры
• Изоляторы
• Циркуляторы
• Фазовращатели

Приложение для системной интеграции:

• Калибровка системы
• Характеристизация потерь в тракте
• Общие измерения S-параметров и анализ во временной области

Приложения для беспроводной передачи мощности:

• Коэффициент kQ
• Максимальная эффективность

------------------------------------------------
