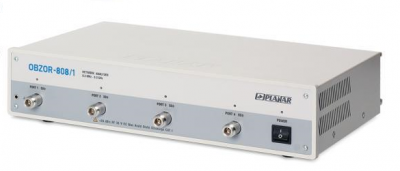

Измеритель ИККП Обзор-808/1
Госреестр (ГРСИ): не указано
Особенности измерителя комплексных коэффициентов передачи Обзор-808/1 :
- Рабочий диапазон частот 0,3 МГц…8 ГГц
- Число измерительных портов: 2 порта
- Основные измеряемые параметры: S11…S44
- Основной тракт 50 Ом (тип N), дополнительно возможны измерения
- в любых коаксиальных трактах при использовании соответствующих
- переходов и калибровочных мер (опции)
- Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение коэффициента передачи систем с переносом частоты
- Управление и получение результатов автономно на приборе с «открытой» платформой
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры
- Интерфейсы USB, LAN (опция – GPIB)
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
Характеристика |
Параметр |
Значение |
|
ПАРАМЕТРЫ ГЕНЕРАТОРА |
Диапазон частот |
0,3 МГц…8 ГГц |
|
Разрешающая способность |
1 Гц |
|
|
Погрешность установки частоты |
±5 x 10-6 |
|
|
Уровень выходного сигнала |
-60…+10 дБмВт (от 0,3 до 6000 МГц) -60…+5 дБмВт (от 6000 до 8000 МГц) |
|
|
Погрешность установки уровня |
±1 дБ |
|
|
Время перестройки |
125 мкс (измерения на одной частоте) |
|
|
ПАРАМЕТРЫ ПРИЕМНИКА |
Полоса фильтра |
1 Гц…30 кГц |
|
Уровень шума |
Не более – 125 дБмВт при фильтре 10 Гц |
|
|
Макс. уровень входной мощности |
+25 дБмВт |
|
|
СКО развертки |
Не более 0,001 дБ при фильтре 3 кГц |
|
|
ПАРАМЕТРЫ ПРИЕМНИКА |
Относительная погрешность измерения коэффициента отражения |
±(2,5…50)% в диапазоне коэфф. отражений 0,015…1 |
|
Абсолютная погрешность измерения фазы коэффициента отражения |
±(4…22)° в зависимости от модуля КСВН |
|
|
Абсолютная погрешность измерения модуля и фазы коэффициента передачи (тракт тип N/ 50 Ом) |
±(0,1…1) дБ в диапазоне -90…+15 дБмВт; ± (1…6) ° в диапазоне -90…+15 дБмВт |
|
|
ОБЩИЕ ДАННЫЕ |
Интерфейс |
COM/DCOM |
|
Возможности ПО |
4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры |
|
|
Массогабаритные параметры |
324 × 415 × 96 мм ок. 8 кг |
|
|
Рабочие условия (темп., влажн.) |
от 5° С до 40° С; до 90% |
