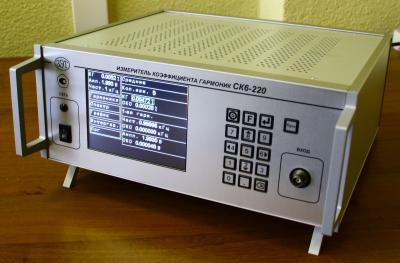

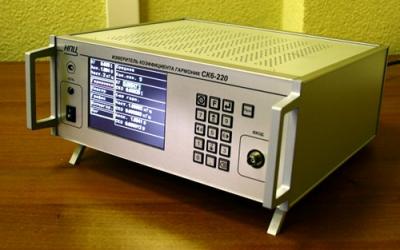

Измеритель коэффициента гармоник СК6-220
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Измеритель СК6-220 управляется встроенным процессором, оснащен экраном и клавиатурой и не нуждается, как СК6-20, во внешнем компьютере. Динамический диапазон измерителя СК6-220 расширен до 50В амплитудного значения первой гармоники (максимального значения сигнала произвольной формы).
Назначение:
- Измеритель предназначен для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники. Измеритель позволяет также определять уровни и частоты интергармоник и субгармоник сигнала
- Измерители могут использоваться в качестве рабочих эталонов 2-го разряда и рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) по ГОСТ 8.762-2011, а также при исследованиях средств измерений и радиотехнической аппаратуры различного назначения
- Измерители СК6-220 допускают замену калибраторов-измерителей нелинейных искажений СК6-20
- СК6-220 может работать под управлением внешней ПЭВМ на базе интерфейса USB
- По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений
Особенности и преимущества:
- Измерение значения Кг, амплитуды и частоты основной гармоники
- Вывод средних значений параметров высших гармоник
- Вывод спектра измеряемого сигнала
- Вывод графика измеряемого сигнала во временной области
- Определение интергармонических составляющих
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Получить более подробную информацию, точную стоимость и документацию, а также купить Измеритель коэффициента гармоник СК6-220 по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Измеритель коэффициента гармоник СК6-220 надежное и практичное решение от производителя ЗЭТ. Гарантия на Измеритель коэффициента гармоник СК6-220 1 год.Характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений коэффициента гармоник Кг при частоте первой гармоники от 10 Гц до 200 кГц: - при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5В - при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,5 до 50В |
от 0,01 до 100 % от 0,001 до 100 % |
| Диапазон измерений частоты | от 10 Гц до 1200 кГц |
| Диапазон измерений амплитуды первой гармоники в диапазоне частот 10 Гц – 200 кГц | от 0,05 до 50 В |
| Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ΔКг, % при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) от 0,05 до 0,5 В при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 0,5 до 2 В при амплитуде первой гармоники (максимальном значении сигнала произвольной формы) выше 2 до 50 В |
Аи - значение амплитуды 1-ой гармоники ±(0,03∙Кг + 0,005 %) |
| Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники ΔF, Гц | ΔF =± (2·10-4·F + 0,01 Гц), где F – измеренная частота, Гц |
| Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники δА: - в диапазоне частот от 10 Гц до 20 кГц - в диапазоне частот свыше 20 до 200 кГц |
±1 % ±3 % |
| Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В - диапазон уровней амплитуды - диапазон фазовых сдвигов |
от минус 100 до 0 дБ от 0 до 360° |
| Диапазон уровней интергармоник и субгармоник сигнала относительно амплитуды первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В при определении уровней и частот интергармоник и субгармоник сигнала | от минус 100 до 0 дБ |
| Количество независимых наблюдений при измерениях | от 1 до 10 |
| Мощность, потребляемая от сети электропитания 220В, 50 Гц, не более | 40 В∙А |
| Габаритные размеры (длина × высота × ширина) | 345×150×340 мм |
| Масса, не более | 5,5 кг |
| Электромагнитная совместимость | по ТР ТС 020/2011 «Электромагнитная совместимость технических средств» |
| Безопасность | по ТР ТС 004/2011 «О безопасности низковольтного оборудования» |
| Рабочие условия применения - температура окружающего воздуха - относительная влажность окружающего воздуха при температуре +25 °C - атмосферное давление |
от +10 до +35 °C до 80 % от 70 до 106,7 кПа |
| Условия хранения и транспортирования (в футляре и упаковке для транспортирования): температура окружающего воздуха относительная влажность окружающего воздуха при температуре +35 °C атмосферное давление |
от -50 до +50 °C до 98 % от 70 до 106,7 кПа |
