Калибратор-измеритель СК6-20 выполнен в настольном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки. Прибор работает под управлением ПЭВМ, с операционной системой семейства Windows и установленной программой «Клиринг-КИ». Взаимодействие калибратора-измерителя СК6-20 с ПЭВМ осуществляется через USB порт.

Принцип действия калибратора-измерителя СК6-20 состоит в накоплении большого массива цифровой информации, полученной в результате оцифровки выборок входного сигнала прецизионным АЦП, его обработке, в результате которой определяются значения амплитуды гармонических составляющих входного сигнала с их начальными фазами и вычисляется коэффициента гармоник (Кг). Высокая линейность входного тракта и параметры АЦП обеспечивают необходимую точность измерений параметров входного сигнала.

Для воспроизведения сигнала с нормированным содержанием гармоник используется генератор, имеющий возможность внешнего управления формой сигнала. Для этой цели могут использоваться генераторы на основе прямого цифрового синтеза (DDS), такие как, генератор-калибратор гармонических сигналов СК6-122-01 или генератор сигналов произвольной формы 33220A. Программа «Клиринг-КИ» осуществляет коррекцию формы выходного сигнала таких генераторов по результатам предварительно проведенных измерений на калибраторе-измерителе СК6-20. В результате этого погрешность воспроизведения коэффициента гармоник выходного сигнала генератором значительно уменьшается.

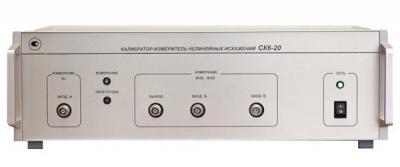

Внешний вид калибратора-измерителя СК6-20 с указанием места пломбирования для защиты от несанкционированного доступа и места размещения знака

Предназначен для:

• Измерения коэффициента гармоник Кг
• Измерения частоты и амплитуды первой гармоники
• Формирования синусоидального сигнала с нормированным содержанием гармоник в режиме работы с внешним генератором-калибратором гармонических сигналов СК6-122-01 (или генератором сигналов 33220A, Agilent Technologies), который управляются по интерфейсу USB
• Определения амплитудно-частотных (АЧХ) и фазово-частотных (ФЧХ) характеристик четырехполюсников

СК6-20 может использоваться в качестве рабочего 2-го разряда эталона единицы коэффициента гармоник по ГОСТ Р 8.762-2011.

СК6-20 работает под управлением внешней ПЭВМ на базе интерфейса USB.

Комплектация:

• Наименование
• Калибратор-измеритель нелинейных искажений СК6-20
• Комплект комбинированный в составе:
• вставка плавкая ВП1-1А-250В
• кабель USB
• кабель измерительный
• Руководство по эксплуатации
• Программное обеспечение на компакт-диске

------------------------------------------------
