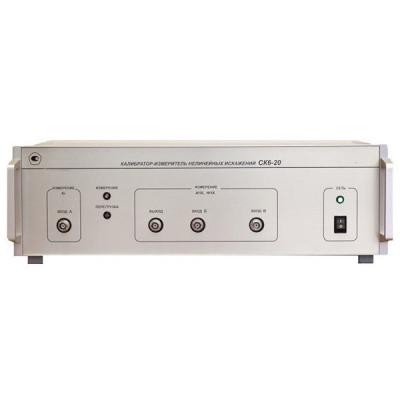

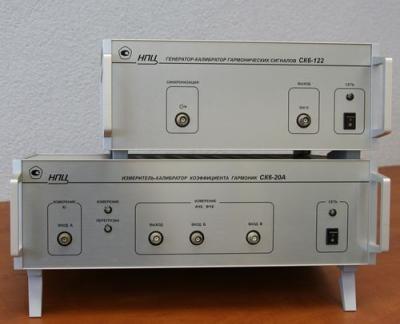

Измерители-калибраторы коэффициента гармоник СК6-20А
Госреестр (ГРСИ): не указано
СК6-20А – измеритель-калибратор коэффициента гармоник.
Области применения СК 6-20А:
- Поверка и калибровка эталонных и рабочих средств измерений коэффициента гармоник (нелинейных искажений, несинусоидальности, коэффициента искажения синусоидальности, суммарного коэффициента гармонических составляющих, total harmonic distortions THD) в радиотехнике, при контроле параметров качества электроэнергии и т.д.
- Поверка и калибровка измерителей уровней гармоник напряжений и токов относительно первой (коэффициентов n-й гармонической составляющей напряжения и тока)
- Испытания средств контроля параметров качества электроэнергии на соответствие требованиям ГОСТ Р 51317.4.7, ГОСТ Р 51317.4.30, ГОСТ Р 8.655, ГОСТ Р 8.656
- Аттестация испытательного оборудования для проверки соответствия требованиям стандартов электромагнитной совместимости ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.13
Принцип действия СК6-20А
Измеритель-калибратор СК6-20А работает под управлением внешней ПЭВМ по интерфейсу USB. В приборе реализовано аналого-цифровое преобразование входного сигнала с использованием дискретного преобразования Фурье и дальнейшим определением параметров спектральных составляющих (модуля и фазы) первой и высших гармоник входного сигнала. Использование АЦП и цифровой обработки результатов измерений статистическим методом обеспечивают определение параметров входного сигнала при уровне шумов и помех от внешних источников, сравнимых и даже превышающих уровень полезного сигнала.
Особенности измерителя СК6-20А:
- автоматические измерения коэффициента гармоник Кг
- автоматические измерения амплитуды и частоты первой гармоники
- воспроизведение сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг
- определение суммарного уровня интергармоник, заполняющих спектр сигнала между первой и высшими гармониками
- воспроизведение гармоник, интергармоник и субгармоник основного сигнала с нормированными значениями частоты и амплитуды
Комплектация измерителя СК6-20:
- Измеритель СК6-20А
- Руководство по эксплуатации
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Диапазон измерений частоты первой гармоники | от 1 Гц до 4999 кГц |
| Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники | не более ±(2•10 - 4•F + 0,024) Гц, где F – измеренная частота, Гц |
| Диапазон измерений амплитуды первой гармоники (максимального значения гармонического сигнала) | от 0,01 до 2 В |
| Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники δ0, % не более значений, рассчитанных по формуле (где 2В - верхний предел измерений, Аи – измеренное значение амплитуды первой гармоники, В) | δ0 = ±[0,6 + 0,007•(2,0•Аи-1 - 1)] |
| Диапазон измерений коэффициента гармоник Кг | от 0,001 до 100 % |
| Диапазон частот первой гармоники от 10 до 100 Гц | ±(0,01 × Кг+0,0003 %) |
| Диапазон частот первой гармоники от 0,10 до 20 кГц | ±(0,003 × Кг+0,0003 %) |
| Диапазон частот первой гармоники от 20 до 200 кГц | ±(0,006 × Кг+0,001 %) |
| Диапазон уровней амплитуды | от -110 до 0 дБ |
| Разрешающая способность по уровням амплитуды | 0,001 дБ |
| Диапазон измерений фазовых сдвигов | от 0° до 360° |
| Разрешающая способность по фазовым сдвигам | 0,1° |
| Диапазон индикации суммарного уровня интергармоник, заполняющих спектр сигнала между первой и последующими гармониками, относительно первой гармоники | от -110 до 0 дБ |
| Диапазон воспроизведения частоты первой гармоники | от 0,1 Гц до 1 МГц |
| Дискретность воспроизведения частоты первой гармоники | 0,024 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники не более | ±(2•10 - 4•F + 0,024) Гц, где F – устанавливаемая частота, Гц |
| Диапазон воспроизведения амплитуды первой гармоники (максимального значения сигнала произвольной формы) на нагрузке (600±1) Ом | от 0,01 до 10 В |
| Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600±1) Ом | 10 мВ |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом не более | ±(0,01•А + 1 мВ), где А – устанавливаемая амплитуда, В |
| Диапазон воспроизведения коэффициента гармоник Кг | от 0,001 до 100 % |
| Дискретность воспроизведения коэффициента гармоник Кг | 0,001 % |
| Диапазон частот первой гармоники | Пределы абсолютной погрешности воспроизведения Кг, % |
| 0,1 – 10 Гц | ±(0,02·Кг + 0,002·А-1 + 0,001) % |
| Свыше 10 до 200 Гц | ±(0,01·Кг + 0,001·А-1 + 0,001) % |
| Свыше 0,20 до 20 кГц | ±(0,006·Кг + 0,0003·А-1 + 0,005) % |
| Свыше 20 до 200 кГц | ±(0,01·Кг + 0,001·А-1 + 0,0015) % |
