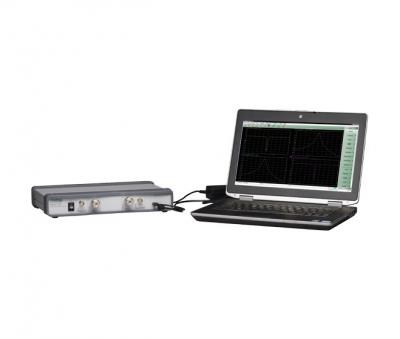

MS46122B — это серия из трех компактных векторных анализаторов цепей ShockLine с компьютерным управлением и частотным диапазоном от 1 МГц до 8/20/43,5 ГГц. Эта серия основана на запатентованной shockline VNA микросхемной технологии, которая упрощает внутреннюю архитектуру VNA на высоких частотах, снижает стоимость прибора и повышает точность и повторяемость измерений.

Все устройства серии MS46122B являются недорогими 2-портовыми VNA, которые предназначены для радиочастотных и микроволновых измерений на производстве, в проектировании и образовании. Все три VNA серии MS46122B обладают скоростью развертки 130 мс на точку и динамическим диапазоном более 100 дБ, что позволяет использовать их для тестирования множества устройств.

Эти новые VNA получили компактные корпуса 1U с внешним управлением через USB от ПК пользователя, на котором запускается программное обеспечение с графическим интерфейсом пользователя, знакомое по остальным VNA семейства ShockLine. В устройствах этой серии отсутствует встроенная память, что упрощает их использование в областях применения с повышенными требованиями к безопасности. Сочетание низкой стоимости, компактного размера, высокой производительности и возможности параллельной работы делает VNA серии MS46122B идеальным решением для тестирования пассивных устройств в условиях, когда требуется высокая производительность и малые конструктивные параметры.

Применения:

Испытания и устранение неисправностей в пассивных РЧ и СВЧ компонентах:

• РЧ / СВЧ разъемы и кабели
• Электромеханические переключатели
• Аттенюаторы
• Соединители
• Фильтры
• Изоляторы
• Циркуляторы
• Фазовращатели

Приложение для системной интеграции:

• Калибровка системы
• Характеризация потерь а тракте
• Общие измерения S-параметров и анализ во временной области

Применение в защищенных средах:

• Без хранения данных на устройстве
• Безопасное управление с внешнего компьютера через USB-соединение

Приложения для беспроводной передачи мощности:

• Коэффициент kQ
• Максимальная эффективность

------------------------------------------------
