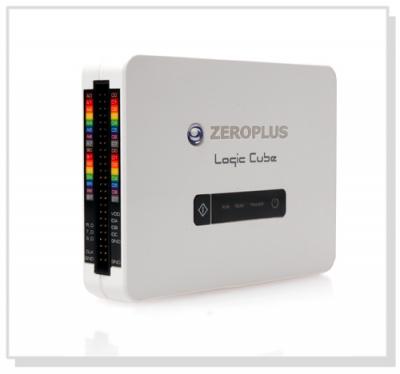

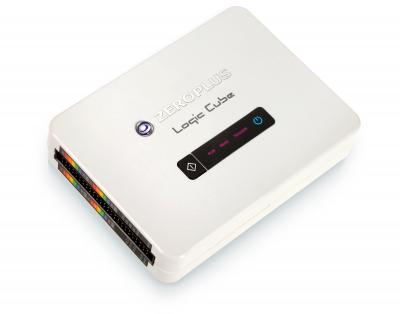

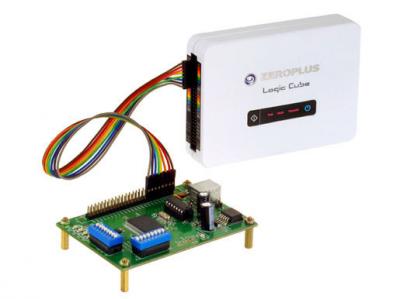

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.

Особенности анализатора LAP-C

• Количество каналов: 16 каналов
• Тактовая частота до 100 МГц
• Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
• Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
• Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
• Передача данных по интерфейсу USB 2.0 на управляющий компьютер
• Не требует внешнего питания (питание по шине USB)

Комплектация:

• Логический анализатор LAP-C 16128
• Кабель USB
• 8-контактный измерительный шлейф – 2 шт.
• 2-контактный измерительный шлейф
• 1-контактный измерительный шлейф
• Микрозажим-наконечник (20 шт./уп.) – 1 упаковка
• Прогр. обеспечение на CD
• Калибровочное устройство для пробников
• Сумка для транспортировки
• Инструкция по установке

------------------------------------------------
