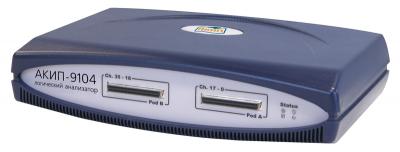

Логический анализатор USB АКИП-9104-2 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности анализатора АКИП-9104 (2 M):
- 36 каналов (расширение до 288 при объединении 8-ми анализаторов);
- Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1 кБит);
- Измерение, декодирование и анализ сигналов;
- Декодирование последовательных протоколов передачи данных (опция);
- Память 4 Мбит на канал, время захвата до 130 минут;
- 31 уровень запуска;
- Синхронизация по уровню, фронту, спаду, по шаблону
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер;
- Генератор кодовых последовательностей (опция);
- Работа под управлением ОС Windows 2000/ XP;
- Возможность интеграции с другими программными продуктами: LAbView, С/С++;
- Настольное исполнение.
Комплект поставки АКИП-9104 (2М)
|
Наименование |
Количество |
|
Прибор |
1 |
|
Логический пробник |
1 |
|
Кабель USB |
1 |
|
Адаптер питания |
1 |
|
Руководство по эксплуатации |
1 |
|
Программное обеспечение |
1 |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже.
Характеристики
|
Параметр |
Значения |
|
Параметры анализатора |
|
|
Частота дискретизации |
500 МГц / 1,5 ГГц |
|
Временной анализ |
500 МГц (максимальная частота входного сигнала) |
|
Анализ состояний |
до 200 МГц (для типа памяти DDR) до 100 МГц (для типа памяти SDR) |
|
Количество каналов |
36 (расширение до 288) |
|
Память |
4 Мбит / 1 кБит при 1,5 ГГц |
|
Синхронизация и анализ протоколов |
|
|
Условия синхронизации |
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
|
Режимы синхронизации |
Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск |
|
Уровни синхронизации |
31 |
|
Общие данные |
|
|
Габаритные размеры |
173 × 273 × 67 мм |
|
Масса |
0,7 кг |
|
Напряжение питания |
12 В (DC) |
