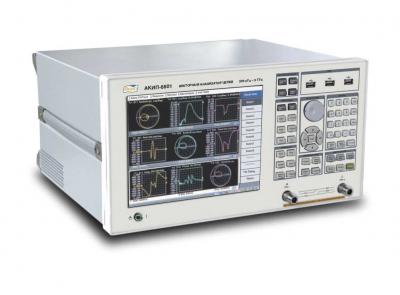

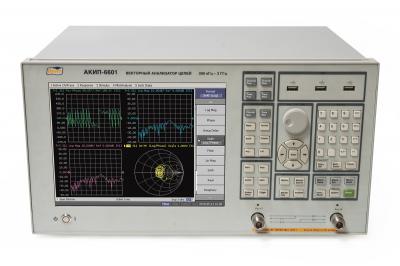

Векторный анализатор цепей АКИП-6601 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Анализатор цепей векторный АКИП-6604/1
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности векторного анализатора цепей АКИП-6601:
- Рабочий диапазон частот 300 кГц – 3 ГГц
- Два измерительных порта
- Основные измеряемые параметры: S11, S21, S12, S22
- Входное сопротивление: стандартно - 50 Ом, вариант исполнения – 75 Ом
- Входной тракт - тип N
- Динамический диапазон: 110 дБ
- Диапазон регулирования выходной мощности -45 … +10 дБм
- Маркерные измерения и поиск по маркерам
- Автоматические измерения: вносимые потери, затухание, ослабление, АЧХ и др
- Испытание на предельное содержание
- Режимы калибровки: расширенная калибровка отклика или через порт расширения
- Цветной сенсорный ЖК-экран с диагональю 26,4 см
- Интерфейсы: GPIB (опция), USB, LAN, RS-232, PS/2, VGA
Комплект поставки АКИП-6601
|
№ |
Наименование |
Количество |
|
1 |
Векторный анализатор цепей АКИП-6601 |
1 |
|
2 |
Кабель питания |
1 |
|
3 |
Руководство по эксплуатации |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов.
Характеристики
|
Параметр |
Значение |
|
Параметры генератора |
|
|
Диапазон частот |
300 кГц ... 3 ГГц |
|
Разрешающая способность |
1 Гц |
|
Погрешность установки частоты |
±5*10-6 |
|
Уровень выходного сигнала |
-45 ... +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется) |
|
Разрешение установки уровня |
0,05 дБ |
|
Погрешность установки уровня |
±0,8 дБ (при 0 дБм, 50 Ом) |
|
Линейность |
±0,75 дБ (при –5 ... 10 дБм) |
|
Гармонические искажения 2, 3 порядка |
|
|
Негармонические составляющие |
|
|
Фазовые шумы |
-67 дБн/Гц при отстройке 10 кГц |
|
Параметры приемника |
|
|
Максимальный входной уровень |
+ 10 дБм (при частоте 300 кГц ... 3 ГГц) |
|
Защита входа |
+ 20 дБм, + 30 Впост(при частоте 300 кГц ... 3 ГГц) ) |
|
Динамический диапазон |
90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц ... 3 ГГц) |
|
Общие данные генератора |
|
|
Вход/Выход ОГ |
10 МГц, синус, 0 дБм |
|
Измерительные каналы |
2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне |
|
Измеряемые параметры |
Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс |
|
Режимы сканирования |
Линейный, логарифмический, сегментированный, измерение мощности |
|
Режимы запуска |
Непрерывный, однократный, удержание |
|
Интерфейсы |
USB, LAN, RS-232, PS/2, VGA, GPIB |
|
Питание |
100 ... 240 В, 50/60 Гц, Автовыбор |
|
Габаритные размеры |
426 х 395 х 225 мм |
|
Масса (не более), кг |
15 |
|
Условия эксплуатации |
5 ... 40°С, относ. влажность до 80% (до 30°С) |
|
Общие данные приемника |
|
|
Питание |
1 5 0 ... 2 3 0 В, 50/6 0 Гц, автовыбор |
|
Потребляемая мощность |
350 ВА – в режиме работы |
|
Габаритные размеры |
426 х 395 х 225 мм |
|
Масса (не более), кг |
15 |
|
Условия эксплуатации |
5 ... 40 ° С, относ. влажность до 80% (до 30 ° С) |
|
Комплект поставки |
Руководство по эксплуатации, Кабель питания. |
