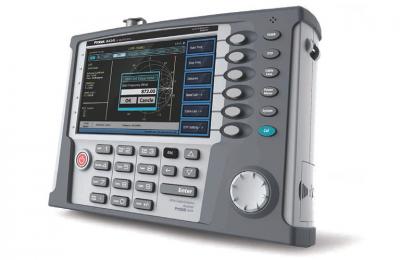

Векторный анализатор цепей Protek A434L
Госреестр (ГРСИ): не указано
Особенности портативного ВЧ векторного анализатора цепей Protek A434L:
- Частотный диапазон 5 МГц…4 ГГц;
- Максимальный входной уровень +25 дБм;
- Тестирование кабелей и антенн, измерение мощности (опция), КСВ, измерение расстояния до неоднородности (DTF), потерь в кабеле;
- До 2001 точки на кривую;
- Погрешность установки частоты: ±3*10-6;
- Скорость измерения до 1 мс на точку;
- Внутренняя память 512 МБ;
- Интерфейсы USB, LAN;
- Высококонтрастный TFT дисплей с диагональю 17,8 мм;
- Автономная работа до 4 часов.
Комплект поставки Protek A434L
|
№ |
Наименование |
Количество |
|
1 |
Портативный ВЧ векторный анализатор цепей Protek A434L |
1 |
|
2 |
Руководство по эксплуатации |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования.
Характеристики
|
Параметр |
Значение |
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
|
|
Диапазон частот |
5 МГц ...4 ГГц |
|
Погрешность установки частоты |
±3*10-6 |
|
Разрешение |
10 кГц |
|
Максимальный входной уровень |
+25 дБм |
|
Скорость измерения |
|
|
Входной импеданс |
50 Ом |
|
Входной разъем |
N-тип |
|
КСВН |
|
|
Число точек на кривую |
126, 251, 501, 1001, 2001 |
|
Обратные потери |
0...-60 дБ |
|
Диапазон КСВН |
1...65 |
|
ПОТЕРИ В КАБЕЛЕ |
|
|
Диапазон измерений |
0...-30 дБ, разрешение 0,01 дБ |
|
DTF |
|
|
Диапазон отображения обратных потерь |
0...60 дБ |
|
Дистанция |
0...1250 м |
|
Диапазон отображения КСВН |
0...65 |
|
ИЗМЕРИТЕЛЬ МОЩНОСТИ (ОПЦИЯ) |
|
|
Диапазон частот |
20 МГц ...3,8 ГГц |
|
Тип датчика |
Датчик средней мощности |
|
Датчик пиковой мощности |
Диапазон уровней -40 дБм ...+10 дБм |
|
Погрешность измерений |
±7% |
|
ОБЩИЕ ДАННЫЕ |
|
|
Память |
Внутренняя 512 МБ, поддержка USB Flash носителей до 32 ГБ |
|
Габаритные размеры |
260 х 193 х 67 мм |
|
Масса |
2,3 кг |
|
Интерфейсы |
USB, LAN |
|
Дисплей |
Высококонтрастный TFT дисплей с диагональю 17,8 мм |
|
Питание |
Встроенный Li-Ion аккумулятор (до 4 часов работы) |
|
Условия эксплуатации |
0...+50 °С, влажность 95% |
