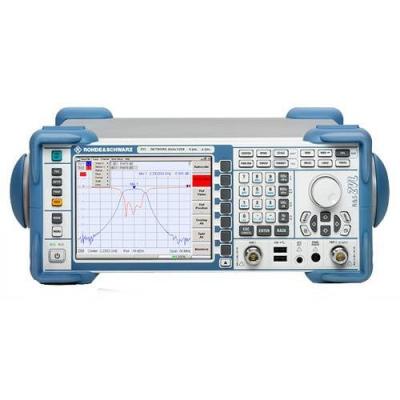

Векторный анализатор цепей Rohde & Schwarz ZVL
Госреестр (ГРСИ): не указано
Анализатор электроцепей R&S ZVL – это компактный и экономичный прибор с широким диапазоном рабочих частот и дополнительными возможностями анализатора спектра.
Простой в использовании и неприхотливый в эксплуатации R & S ZVL объединяет в себе функции анализатора цепей, измерителя мощности и анализатора спектра, что позволяет существенно повысить производительность труда и брать с собой всего один прибор вместо трёх.
Особенности:
- Широкий диапазон частот: от 9 кГц до 3/6/13,6 ГГц
- Широкий динамический диапазон: >115 дБ, тип. 123 дБ
- Двунаправленные измерения: отображение всех S-параметров
- 75-омная модель анализатора для ТВ/КТВ (9 кГц до 3 ГГц)
- Полноценный анализатор спектра в виде опции
- Цифровые стандарты связи
- Точные измерения мощности(разъем USB для подключения датчиков мощностиR&S®NRP-Z)
- Компактные размеры и малый вес (менее 7 кг)
- Питание: 12 В постоянного тока, внутренняя батарея
- Разъем для подключения внешнего монитора
Комплект поставки:
- Прибор
- Пассивные пробники для каждого канала
- Шнур питания
- инструкция по эксплуатации
- CD- диск с ПО
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
Анализ цепей
|
Диапазон частот |
от 9 кГц (тип. 5 кГц) до 3 ГГц/6 ГГц/13,6ГГц/15ГГц |
|
|
Время измерения (201 точка измерения с полосой ПЧ 100 кГц, с калибровкой) |
|
|
|
Время передачи данных (201 точка измерения) |
||
|
|
по протоколу RSIB по локальной сети стандарта 100 Мбит/с |
1,5 мс |
|
Динамический диапазон при полосе измерения 10 Гц |
>115 дБ, тип. 123 дБ |
|
|
Выходная мощность |
>0 дБм, тип. +10 дБм |
|
|
Полосы измерений |
от 10 Гц до 500 кГц с кратностью шага 1/2/5 |
|
|
Шум измерительной кривой |
0,005 дБ (эфф.) |
|
|
Ступенчатые аттенюаторы приемника |
от 0 до 30 дБ |
|
|
Количество каналов, диаграмм, изм. кривых |
>1001) |
|
|
Точек измерения на кривую |
от 2 до 4001 |
|
|
Операционная система |
Windows XP Embedded |
|
|
Масса (без батареи) |
<7 кг |
|
|
1) определяется доступным объемом оперативной памяти |
||
Спектральный анализ (опция R&S®ZVL-K1)
|
Диапазон частот |
от 9 кГц до 3 ГГц/6 ГГц/13,6 ГГц/15 ГГц |
|
|
Погрешность установки частоты |
1 × 10–6 |
|
|
|
С опцией R&S®FSL-B4 |
1 × 10–7 |
|
Полоса разрешения |
||
|
|
Стандартная |
от 300 Гц до 10 МГц с кратностью шага 1/3, |
|
|
С опцией R&S®FSL-B7 |
от (1 Гц) 10 Гц до 10 МГц с кратностью шага 1/3 |
|
Полоса видеофильтра |
от 10 Гц до 10 МГц |
|
|
Полоса I/Q-демодуляции |
20 МГц |
|
|
Фазовый шум SSB на частоте 500 МГц |
тип. –103 дБн (1 Гц) при отстройке 10 кГц от несущей |
|
|
Средний уровень собственных шумов |
||
|
|
Без предусилителя на 1 ГГц |
<–140 дБмВт (1 Гц) |
|
|
С предусилителем на 1 ГГц |
<–156 дБмВт (1 Гц), тип. –163 дБмВт (1 Гц) |
|
Точка TOI |
>+5 дБмВт, тип. +12 дБмВт |
|
|
Детекторы |
положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов |
|
|
Погрешность измерения уровня (доверительный уровень 95%) |
<0,5 дБ |
|
