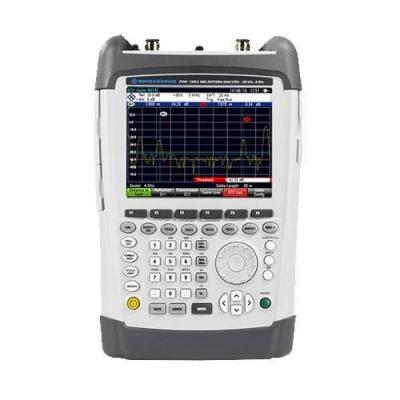

Анализатор кабелей и антенн Rohde & Schwarz ZVH8
Госреестр (ГРСИ): не указано
Анализатор антенн R&S ZVH – это производительный, многофункциональный и компактный прибор, простой в использовании и неприхотливый в эксплуатации. С его помощью осуществляется анализ кабелей, антенн и различных электрических цепей при монтаже, эксплуатации и тестировании передающих базовых станций мобильной связи и сотовых сетей.
Особенности:
- Согласование антенн
- Тестирование антенного усилителя (TMA)
- Проверка кабеля на неполадки и разрывы
- Расчёт потерь и определение выходной мощности BTS
- Несколько комплектаций и модификаций с разными функциональными возможностями
- Частотный диапазон от 100 КГц до 3,6 ГГц (модель R&S ZVH 4)
- Частотный диапазон от 100 КГц до 8 ГГц (модель R&S ZVH 8)
- Большая продолжительность работы от батареи для работы в полевых условиях
- Легкозаменяемые элементы питания
- Встроенный источник питания для активных компонентов (например, антенных усилителей TMA)
Как и другие приборы этого класса, перед началом работы анализатор антенн R & S ZVH требует калибровки для обеспечения максимальной точности. Эта процедура проводится один раз, после чего вы можете использовать прибор в любом режиме — повторять калибровку не потребуется. Быстрая смена режимов измерений позволяет легко выполнять несколько задач подряд.
Простое и понятное управление позволяет быстро освоить работу с R&S ZVH как профессионалам, так и начинающим пользователям. Анализатор электроцепей оснащён большим жидкокристаллическим дисплеем и удобной кнопочной панелью управления, с возможностью программирования клавиш. Мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения R&S ZVHView упростит создание отчётности.
Большое количество коммуникационных разъёмов позволяют подключать к анализатору сигналов электроцепей R&S ZVH самые различные аксессуары, включая GPS приёмник или Biass-Tee. При помощи портов USB и LAN вы можете осуществлять удалённое подключение для дистанционного управления прибором.
Комплект поставки прибора:
- анализатор кабелей и антенн Rohde & Schwarz ZVH8
- Пассивные пробники для каждого канала
- Шнур питания
- Инструкция по эксплуатации
- CD-диск с ПО
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | |
| ZVH8 | ||
| Диапазон частот | От 100 кГц до 8 ГГц | |
| Стандартные измерительные функции | измерение характеристик отражения, измерение расстояния до места повреждения, однопортовое измерение потерь в кабеле | |
| Выходная мощность (порт 1, порт 2) | От 0 дБмВт до –40 дБмВт (номинально), с шагом 1 дБ | |
| Максимально допустимый уровень паразитного сигнала | +17 дБмВт (номинально) | |
| Количество точек | 101, 201, 401, 601, 631, 801, 1001, 1201 | |
| Измерение расстояния до места повреждения (DTF) | ||
| Режимы отображения | коэффициент отражения (дБ), КСВН | |
| Разрешение в метрах | 1,58 × коэффициент замедления / полоса обзора | |
| Диапазон отображения по горизонтали | От 3 м до 1500 м | |
| Измерение характеристик отражения | ||
| Коэффициент направленности | От 100 кГц до 3 ГГц (номинально) | > 43 дБ (номинально) |
| От 3 ГГц до 3,6 ГГц | > 37 дБ (номинально) | |
| От 3,6 ГГц до 6 ГГц | > 37 дБ (номинально) | |
| От 6 ГГц до 8 ГГц | > 31 дБ (номинально) | |
| Режимы отображения | с11, коэффициент отражения (дБ), КСВН, однопортовые потери в кабеле | |
| векторный анализатор цепей (ZVH-K42) | C11, S22, амплитуда, фаза, амплитуда + фаза, диаграмма Смита, КСВН, коэффициент отражения, мρ, однопортовые потери в кабеле, электрическая длина, групповая задержка | |
| векторный вольтметр (ZVH-K45) | амплитуда + фаза, диаграмма Смита | |
| Измерение характеристик передачи (ZVH-K39 или ZVH-K42) | ||
| Динамический диапазон (S21, S12) |
От 100 кГц до 300 кГц | > 50 дБ (номинально) |
| От 300 кГц до 2,5 ГГц | > 80 дБ, тип. 100 дБ | |
| От 2,5 ГГц до 3,6 ГГц | > 70 дБ, тип. 90 дБ | |
| От 3,6 ГГц до 6 ГГц | > 70 дБ, тип. 90 дБ | |
| От 6 ГГц до 8 ГГц | > 50 дБ (номинально) | |
| Режимы отображения | измерение характеристик передачи (ZVH-K39) | C21, амплитуда в дБ (потери, усиление) |
| векторный анализатор цепей ZVH-K42) | C21, C12, амплитуда (потери, усиление), фаза, амплитуда + фаза, электрическая длина, групповая задержка | |
| векторный вольтметр (ZVH-K45) | амплитуда + фаза | |
| Источник напряжения постоянного тока (смещение по постоянному току, порт 1 и порт 2) | ||
| Диапазон напряжения | внутренний источник напряжения | От +12 В до +32 В с шагом 1 В |
| Максимальная выходная мощность | 4 Вт (батарея), 10 Вт (питание переменного тока) | |
| Максимальный ток | 500 мА | |
| Максимальное напряжение | внешний источник напряжения | 50 В |
| Максимальный ток | 600 мА | |
| Общие сведения | ||
| Дисплей | Цветной ЖК-дисплей 6,5" с разрешением VGA | |
| Время работы от аккумулятора | HA-Z204, 4,5 А•ч | до 3 ч |
| HA-Z206, 6,75 А•ч | до 4,5 ч | |
| Размеры (Ш × В × Г) | 194 мм × 300 мм × 69 мм (144 мм) 1) | |
| Масса | <3 кг | |
