АКС-1201 Анализатор спектра (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
AKTAKOM AKC-1201 является ручным анализатором напряженности электромагнитного поля и рассчитан на диапазон частот от 100 кГц до 2060 МГц. Это компактный, легкий портативный анализатор, он идеально подходит для тестирования, ввода в действие и обслуживания оборудования систем телекоммуникаций, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пэйджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн.
Особенности анализатора АКС-1201
- Чаcтотный диапазон прибора: от 100 кГц до 2060 МГц;
- Могут быть измерены сигналы, модулированные по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB);
- Прибор имеет встроенный частотомер;
- В системе настройки прибора использована система ФАПЧ для точной настройки и измерения частоты;
- ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно;
- Имеется встроенный громкоговоритель для аудиоконтроля;
- ЖКИ имеет светодиодную подсветку (192х192 точек);
- В приборе реализована функция автоматического отключения, которая срабатывает через 30 минут после последнего нажатия клавиш
Стандартная комплектация
- Анализатор спектра АКС-1201
- Антенна
- Элементы питания
- Кабель RS-232C
- Коаксиальный кабель
- Головной телефон
- Чехол для переноски
- Руководство по эксплуатации

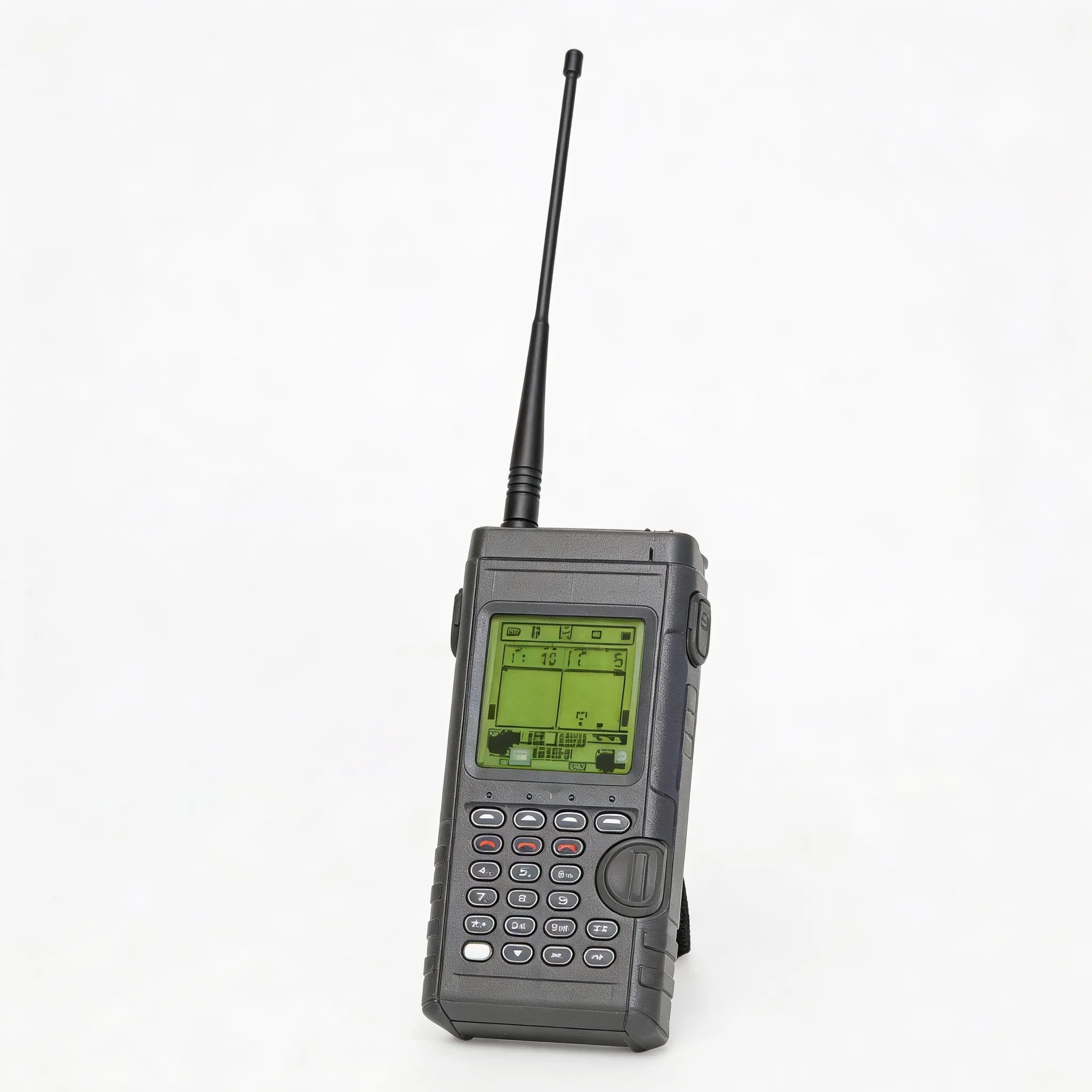

Обратите внимание: иллюстрация данного оборудования подготовлена с помощью ИИ, так как исходное изображние имело низкое разрешение. Эта иллюстрация может отличаться от оригинала оборудования. Надеемся, что вам тоже приятнее смотреть на улучшенный вариант.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
| Параметр | Значения |
|---|---|
| Частотный диапазон | 100 кГц ... 2060 МГц |
| Погрешность частоты | ± 3х10-6 |
| Режимы приема | N-FM, W-FM, AM, SSB |
| Шаг частоты | 5 кГц и 6,25 кГц в диапазоне от 5 кГц до 9995 кГц |
| Память каналов | 10 банков по 160 каналов (1600 каналов) |
| Память данных | 10 банков по 160 (1600) |
| Память данных установок | 10 банков по 3 режима сканирования |
| Чувствительность приема | 0...6 дБмкВ - э.д.с. (Сигнал/шум: 12 дБ при N-FM, 10 дБ при W-FM) |
| Скорость сканирования | 12,5 каналов в секунду (максимум) |
| Входной импеданс | 50 Ом (стандарт) |
| Макс. входн. напряжение | 5 В среднеквадратичного значения |
| Аудио выход | 120 мВт на спикер-фон с входным сопротивлением 8 Ом |
| Измерение уровня сигнала | |
| Режим N-FM | 1 МГц ... 2000 МГц (–10 дБмкВ ... 40 дБмкВ) |
| Разрешение | ± 0,5 дБмкВ |
| Погрешность | ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте) |
| Повторяемость | ± 2 дБ |
| Ширина полосы | Приблизительно 12,5 кГц (–6 дБ) |
| Режим WFM/AM/SSB | 10 МГц ... 2000 МГц (–0 дБмкВ ... 50 дБмкВ) |
| Разрешение | ± 0,5 дБмкВ |
| Погрешность | ± 3 дБ (при температуре (23 °С ±3 °С) на калиброванной частоте) |
| Повторяемость | ± 2 дБ |
| Ширина полосы | WFM прибл. 180 кГц (–6 дБ) AM/SSB прибл. 2,4 кГц (–6 дБ) |
| Уровень шума | +15 дБ в диапазоне от 300 МГц до 1800 МГц на макс. чувствительности, +20 дБ менее 300 МГц, и более 1800 МГц. |
| Режимы работы | Индикация спектра |
| Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов) | |
| Однорежимная индикация при помщи линейчатой штриховой шкалы | |
| Индикация разности частот | |
| Индикация результатов измерения частоты | |
| Режимы развертки | Одинократная развертка |
| Обычная развертка | |
| Свободная развертка | |
| Свободная одинократная развертка | |
| Режимы сканирования | Ручной режим |
| Режим памяти каналов | |
| Режим поиска | |
| Режим фиксации максимума | Служит для фиксации максимального уровня сигнала |
| Функция шумоподавления | Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах. |
| Функция копирования | Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования. |
| Вывод данных на принтер | + |
| Частотомер | + |
| Частотный диапазон | 9 МГц … 2060 МГц |
| Разрядность | 7 разрядов |
| Разрешение | 1 кГц |
| Погрешность | ±5х10-5 ±1 единица младшего разряда |
| Время выборки | 0,512 с |
| Чувствительность входная | 9 МГц … 2000 МГц: 150 мВ среднеквадратического значения |
| 20 МГц … 1000 МГц: 100 мВ среднеквадратического значения | |
| Входной импеданс | 50 Ом |
| Макс. напряжение | 5 В среднеквадратического значения |
| Память данных | 10 Каналов |
| ЖКИ | 192х192 точки с подсветкой |
| Светодиодная подсветка | выключается через 5 сек. |
| Возможна непрерывная подсветка | |
| Интерфейс RS-232C | 1200/2400/4800/9600 бод |
| Питание | 6 элементов типа AA, |
| 6 NiCd аккумуляторов типа AA | |
| Автомобильный адаптер, 12 В, | |
| Внешний источник питания: | 11-16 В пост. тока, макс. 400 мА. |
| Сетевой адаптер | |
| Автовыключение | Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать) |
| Условия эксплуатации | 0 °С … +40 °С, при отн. влажности 35 … 85 % |
| Условия хранения | –10 °С … +50 °С |
| Габариты, мм | 105х220х45 |
| Масса | 700 г (с антенной) |
