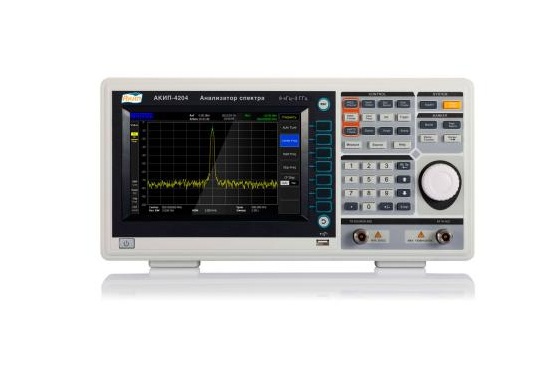

Анализатор спектра АКИП-4204
Госреестр (ГРСИ): 70619-18
Недорогой универсальный инструмент частотного анализа, предназначенный для работы с сигналами в полосе частот от 9 кГц до 3 ГГц, анализатор спектра АКИП-4204 оснащен аттенюатором для установки ослабления в диапазоне 10 дБ … 50 дБ (шаг 10 дБ) с целью снижения мощности исследуемых сигналов (аттенюация входного уровня). Прибор обеспечивает высокоточные курсорные и маркерные измерения и в стандартной комплектации обладает внушительным переченем вычислительных возможностей. Предусмотрена возможность отображения спектра анализируемого сигнала не только в формате графических эпюр, но и в виде накопления статистики о частотных компонентах во временной области (спектрограмма с цветоразностным выделением – т.н. режим «водопад», «топографический»).
Особенности анализаторов спектра АКИП серии 4204:
-
Частотный диапазон: 9 кГц...1,5 ГГц/ 3 ГГц/ 7,5 ГГц;
-
Фазовый шум -95 дБн/Гц, отстройка на 10 кГц;
-
Погрешность измерения амплитуды;
-
Уровень собственных шумов;
-
Разрешение полосы обзора: 1 Гц;
-
Встроенный предусилитель;
-
Опция: трекинг генератор 7,5 ГГц;
-
Маркерные измерения;
-
Диагональ экрана 21,5 см (разрешение 800х480);
-
Интерфейсы USB, RS-232C/ VGA (на выбор), LAN.
Комплект поставки АКИП-4204
|
№ |
Наименование |
АКИП-4204 |
АКИП-4204/1 с трекинг генератором |
Количество |
|
1. |
Анализатор спектра АКИП-4204/1 |
• |
• |
1 |
|
2. |
Встроенная опция трекинг-генератора |
|
• |
1 |
|
3. |
Шнур питания |
• |
• |
1 |
|
4. |
Кабель SMA-SMA 1 м |
• |
• |
1 |
|
5. |
Кабель BNC-BNC 1,5 м |
• |
• |
1 |
|
6. |
Антенна |
• |
• |
1 |
| 7. | N-BNC | • | • | 1 |
| 8. | N-SMA | • | • | 1 |
| 9. | SMA – 2.92 | • | • | 1 |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы по всей России курьерскими службами и транспортными компаниями.
Характеристики
|
Параметр |
АКИП-4204 |
АКИП-4204/1 |
АКИП-4204/2 |
|
Частота
|
|||
|
Частотный диапазон |
9 кГц…3000 МГц |
9 кГц…1500 МГц |
9 кГц…7500 МГц |
|
Погрешность источника опорной частоты |
± 1×10-7 |
||
|
Полоса обзора |
Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц) |
||
|
Плотность фазовых шумов |
-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
-100 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
-95 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
|
Скорость развертки |
10 мс … 3000 с |
||
|
Полоса пропускания
|
|||
|
Полоса пропускания ПЧ |
1 Гц… 3 МГц (шаг 1-3-10) |
||
|
Полоса пропускания ПЧ |
1 Гц… 3 МГц (шаг 1-3-10) |
||
|
Погрешность установки полосы пропускания ПЧ |
± 5 % |
||
|
Полоса пропускания видео |
1 Гц…3 МГц (шаг 1-3-10) |
||
|
Амплитуда
|
|||
|
Диапазон измерений |
Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен) Собственный шум … +20 дБмВт (2 МГц … 3 ГГц) |
||
|
Максимальный входной уровень |
30 дБмВт, постоянное 25 В |
||
|
Опорный уровень |
-100…30 дБмВт (шаг 1 дБ) |
||
|
Диапазон смещения опорного уровня (аттенюатор) |
0 дБ … 50 дБ (шаг 10 дБ) |
||
|
Погрешность измерения |
± 1,5 дБ на 100 МГц |
||
|
Погрешность логарифмической шкалы дисплея |
≤ 1% (в диапазоне индикации до 100 дБ) |
||
|
Средний уровень собственных шумов |
Предусилитель выключен: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель выключен: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц |
||
|
КСВ |
|
||
|
Гармонические искажения |
|
||
|
Интермодуляционные искажения 3-го порядка |
|
||
|
Входы
|
|||
|
ВЧ вход |
Соединитель N-типа; 50 Ом |
||
|
Вход опорной частоты |
Соединитель BNC-типа; 10 МГц; 0…10 дБм |
||
|
Дополнительные функции |
|||
|
Маркер измерения частоты |
Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.) |
||
|
Измерение мощности |
Соотношение мощностей в смежных каналах; измерение мощности в канале |
||
|
Опция: трекинг генератор
|
|||
|
Диапазон частот |
5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели) |
||
|
Выходной уровень |
0 … - 25 дБм (шаг 1 дБ) |
||
|
Неравномерность АЧХ |
± 3 дБ |
||
|
КСВ |
|
||
|
Соединитель |
N-типа; 50 Ом |
||
|
Общие данные
|
|||
|
Дисплей |
TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см |
||
|
Интерфейс |
USB, LAN, (RS232 или VGA)* |
||
|
Напряжение питания |
100…240 В, 50/ 60/ 400 Гц (35 Вт) |
||
|
Габаритные размеры |
410 х 210 х 136 мм |
||
|
Масса |
7 кг |
||
