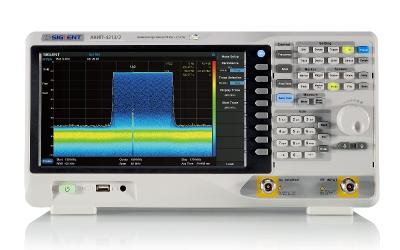

Анализатор спектра АКИП-4213/1
Госреестр (ГРСИ): 81820-21
Анализаторы спектра реального времени серии АКИП-4213 — это мощный и гибкий инструмент для сложного анализа радиочастотного спектра и модулированных сигналов.
Максимальная полоса анализа в режиме реального времени составляет 25 МГц в базовой комплектации (опционально до 40 МГц), со 100%-ой вероятностью захвата (POI) сигналов длительностью от 7,2 мкс при полном сохранении точности измерения уровня. Комбинация расширенных схем запуска и полосы захвата реального времени, позволяет захват и анализ скачкообразных или редких аномальных сигналов.
Режимы отображения спектра
Анализатор спектра серии АКИП-4213 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
В режиме реального времени доступен выбор вариантов отображения сигналов:
- Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
- PvT – отображение огибающей высокочастотного сигнала.
- 3D – отображение трехмерной проекции спектра сигнала.
- Спектрограмма – отображение истории изменения сигнала по времени.
- Комбинированный режим – одновременное отображение нескольких режимов на экране.
- Дистанционное управление: ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:
- Стандартное программное обеспечение EasySpectrum WebServer через LAN интерфейс. Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов. Создание собственного ПО.
Комплект поставки АКИП-4213/1:
| Анализатор спектра АКИП-4213/1 | 1 шт. |
| Шнур питания | 1 шт. |
| Кабель USB | 1 шт. |
| CD с ПО | 1 шт. |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
| Частотный диапазон | 9 кГц-5 ГГц |
| Полоса пропускания (RBW) | 1 Гц-3 МГц |
| Полоса обзора | 100 Гц-5 ГГц |
| Гармонические искажения | -65 дБн |
| Уровень собственных шумов | -161 дБм |
| Фазовый шум | -112 дБн/Гц |
| Максимальный измеряемый уровень | +30 дБм |
| Экран | TFT, 1024 х 600, 25,6 см |
| Особенности | Встроенный предусилитель. Встроенный трекинг-генератор (TG), Программные опции - расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM. Режим работы в реальном времени в полосе 25 МГц (опция 40 МГц) |
| Интерфейс | LAN, USB |
| Опорный генератор | ±5×10-6 |
