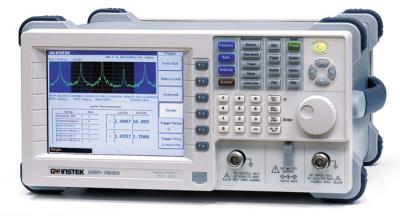

Анализатор спектра цифровой GSP-7830 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Анализатор спектра GSP-79330A
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Анализатор спектра цифровой GSP-7830.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значения |
| Частота | |
| Частотный диапазон | 9 кГц...3000 МГц |
| Погрешность источника опорной частоты | ±5х10-6(±1х10-6 - опция) |
| Полоса обзора | Нулевая; 2 кГц...3 ГГц (шаг 1-2-5) |
| Плотность фазовых шумов | -75 дБн/Гц на 1 ГГц при отстройке на 20 кГц |
| Скорость развертки | 50 мс...25,6 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 3 кГц; 30 кГц; 300 кГц; 4 МГЦ (300 Гц, 10, 100, 9 и 120 кГц - опция) |
| Погрешность установки полосы пропускания ПЧ | ±15% |
| Полоса пропускания видео | 10 Гц...1 МГц (шаг 1-3) |
| Амплитуда | |
| Диапазон измерений | Собств. шум...+20 дБмВт |
| Макс. входной уровень | 30 дБм, постоянное 25 В |
| Опорный уровень | -110..20 дБмВт |
| Погрешность измерения | ±1,5 дБ на 100 МГц |
| Неравномерность АЧХ | ±1,5 дБ |
| Погрешность логарифмической шкалы дисплея | ±1,5 дБ в диапазоне индикации до 70 дБ |
| Плотность собственных шумов | -133 дБмВт/Гц:1...15 МГц; -150 дБмВт/Гц: 15 ...600 МГц; -147 дБмВт/Гц: 600 МГц...2,3 ГГц; -145 дБмВт/Гц: 2,3 ГГц...3 ГГц |
| Гармонические искажения | <-55 дБн при входном уровне не превышающем - 40 дБмВт |
| Негармонические искажения | <-90 дБмВт при фильтре ПЧ 3 кГц |
| Интермодуляционные искажения 3-го порядка | <-55 дБн при входном уровне - 40 дБмВт |
| Вход | |
| ВЧ вход | Соединитель N-типа; 50 Ом; КСВН <2 при опорном уровне 0 дБм |
| Вход опорной частоты | Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц, 13 МГц, 15,36 МГц; 15,4 МГц; 19,2 МГц |
| Интерфейс RS-232C | 9 контактов |
| Вход питания постоянным напряжением | 12 В; диаметр 5,5 мм (на передней панели) |
| Дополнительные функции | |
| Энергонезависимая память | 50 ячеек для записи спектрограмм, профилей, пределов допусков, пользовательских АЧХ, изм. последовательностей, профилей настроек |
| Маркерные измерения | 10 маркеров с функциями d-измерения; установка на пик. значения; трекинг |
| Обработка спектрограмм | Пик. значения; накопление; замораживание; мат. обработка |
| Измерение мощности | Соотношение мощностей в смежных каналах ACPR; пропускная способность канала связи OCBW; мощность радиосигнала, джиттер |
