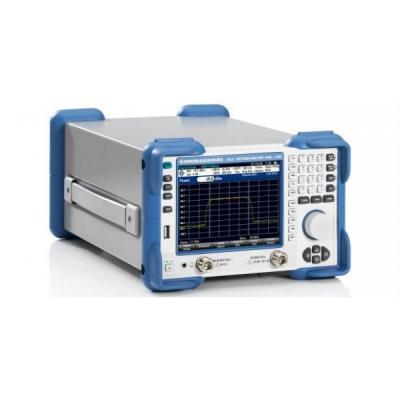

Анализатор спектра экономичный, компактный и функциональный инструмент Rohde & Schwarz FSC6
Госреестр (ГРСИ): не указано
Анализатор R&SFSC – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра от компании Rohde & Schwarz.
Диапазон применения прибора очень широк – от простых задач на стадии разработки до серьезного использования на стадии производства, кроме того, анализатор может с успехом применяться для обучения специалистов-радиотехников. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту.
Измерительные функции:
- Шумовой маркер для определения мощности шума в полосе измерения 1 Гц
- Частотомер с разрешающей способностью 0,1 Гц
- Функция контроля предельных линий (функция «норма/нарушение») для индикации соответствия параметров испытуемого устройства заданным пределам
- Измерение коэффициента модуляции сигналов с амплитудной модуляцией
- Измерение уровня гармоник и коэффициента нелинейных искажений
- Аудиодемодулятор АМ/ЧМ-сигналов (звуковой сигнал выводится через встроенный громкоговоритель или на наушники)
- Функция скалярного измерения параметров передачи для быстрого и простого определения передаточных характеристик таких устройств, как кабели, фильтры или усилители (доступна для моделей .13 и .16 анализатора R&S®FSC со следящим генератором)
- Обнаружение проблем с электромагнитной совместимостью на печатных платах с помощью набора пробников R&S®HZ-15 для измерения параметров излучения в диапазоне от 30 МГц до 3 ГГц
- Измерение напряженности поля с учетом конкретных коэффициентов усиления подсоединенной антенны, при этом напряженность отображается непосредственно в дБмкВ/м
- Измерение мощности импульсных сигналов во временной области с предустановленными параметрами для стандартов мобильной радиосвязи GSM и EDGE
- Измерение мощности в заданном канале передачи с предустановленными параметрами для стандартов мобильной связи 3GPP WCDMA, cdmaOne, CDMA2000® и LTE
- Измерение занимаемой полосы частот
- Измерение мощности в соседнем канале (абсолютное значение или значение относительно несущей) для 12 основных и 12 соседних каналов
- Стробируемая развертка для отображения модуляционного спектра пакетных сигналов (GSM или WLAN)
- Измерение паразитных излучений
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | |
| FSC6 | ||
| Диапазон частот | от 9 кГц до 6 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Стабильность опорного генератора (Старение) | 1 × 10-6/год | |
| Полосы разрешения (по уровню -3 дБ) | свипирующие | от 10 Гц до 3 МГц |
| Диапазон ослабления (встроенный аттенюатор) | от 0 до 40 дБ с шагом 5 дБ | |
| Точка пересечения третьего порядка (TOI) предусилитель выкл. |
fin < 300 МГц | > +7 дБм (+11 дБм тип.) |
| 300 МГц – 3,6 ГГц | > +10 дБм (+15 дБм тип.) | |
| 3,6 ГГц – 6 ГГц | > +3 дБм (+10 дБм тип.) | |
| Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц) | ||
| Предусилитель выкл. | 1 МГц – 10 МГц | < -136 дБм, тип. -144 дБм |
| 10 МГц – 2 ГГц | < -141 дБм, тип. -146 дБм | |
| 2 ГГц – 3,6 ГГц | < -138 дБм, тип. -143 дБм | |
| 3,6 ГГц – 5 ГГц | < -142 дБм, тип. -146 дБм | |
| 5 ГГц – 6 ГГц | < -140 дБм, тип. -144 дБм | |
| Предусилитель вкл. | 10 МГц – 1 ГГц | < -161 дБм, тип. -165 дБм |
| 1 ГГц – 2 ГГц | < -159 дБм, тип. -163 дБм | |
| 2 ГГц – 5 ГГц | < -155 дБм, тип. -159 дБм | |
| 5 ГГц – 6 ГГц | < -151 дБм, тип. -155 дБм | |
| Детекторы | пиковый (макс./мин.), автопиковый, отсчетов, СКЗ | |
| Погрешность измерения | от 10 МГц до 3,6 ГГц | +/-1 дБ (тип. 0,5 дБ) |
| от 3,6 ГГц – 6 ГГц | +/-1,5 дБ (тип. 01 дБ) | |
| Следящий генератор (модели .13 и .16) | ||
| Диапазон частот | от 100 кГц до 3 или 6 ГГц | |
| Выходной уровень | 0 дБм (ном.) | |
| Общие характеристики | ||
| Дисплей | Диагональ 5,7 дюйма (14,5 см), цветной ЖК-дисплей (сенсорные экранные клавиши), разрешением 640-480 пикселей | |

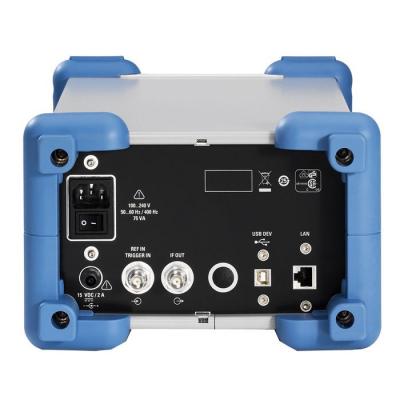

| Интерфейсы | LAN, USB, DVI-D | |
| Аудио (АМ, ЧМ демодуляция) | Встроенный динамик, Выход наушников: 3,5 мм jack | |
| Питание | Сеть переменного тока | 100 – 240 В, 50 – 60 Гц, 400 Гц |
| От источника постоянного тока | 14 – 16 В / 0,9 – 0,7 А | |
| Потребляемая мощность | 12 Вт | |
| Диапазон рабочих температур | от 0 °C до +50 °C | |
| Габаритные размеры (ШхВхГ) | 233 х 158,1 х 350 мм | |
| Масса | 4,5 кг | |
