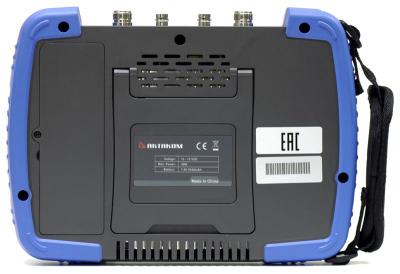

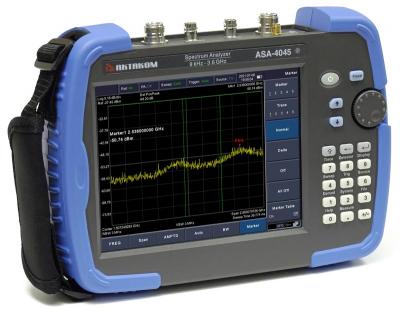

Анализатор спектра портативный ASA-4045
Госреестр (ГРСИ): не указано
Анализатор спектра портативный АКТАКОМ ASA-4045 обладает всеми измерительными возможностями настольных приборов при небольших размерах и массе. У анализатора спектра ASA-4045 штатно имеется предусилитель, который позволяет легко выявлять даже небольшие по уровню сигналы на фоне шумов, а также функция анализа модуляций, режим спектрограмма, квазипиковые детекторы и ЭМИ-фильтры. Кроме того, в этом анализаторе спектра установлен следящий генератор (трекинг-генератор), что позволяет проводить измерения S-параметров. Ударопрочный хольстер, батарейное питание и сенсорный экран делают ASA-4045 незаменимым инструментом для работ в "полевых" условиях.
Расширенные функции:
- Измерение во временном интервале
- Измерение мощности в канале
- Измерение мощности в соседних каналах ACPR
- Измерение занимаемой полосы частот OBW
- Функция Годен/Не годен (Pass/Fail)

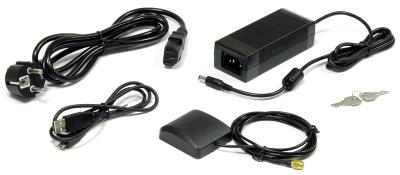

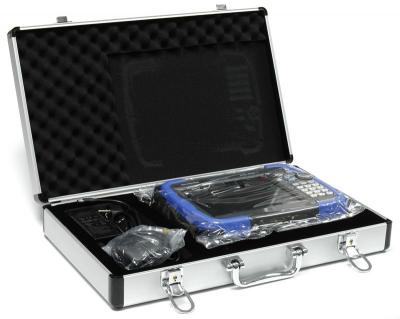

Комплект поставки портативного анализатора спектра ASA-4045:
- Анализатор спектра
- Кабель USB
- Модуль GPS
- Кабель питания
- Сетевой адаптер
- Чемодан
- Комплект ключей для чемодана
- Эксплуатационный документ
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Значение |
|
ЧАСТОТА |
|
|
Частотный диапазон |
9 кГц…3,6 ГГц |
|
Разрешение |
1 Гц |
|
Температурная стабильность источника опорной частоты |
±2,5×10-6 |
|
Изменение погрешности источника опорной частоты |
±1×10-6/год |
|
Частота опорного генератора |
10,000000 МГц |
|
Разрешение частотного маркера |
± полоса обзора / (кол. точек развертки-1) |
|
Погрешность измерения частоты |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
Разрешение счетчика частоты |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
|
Полоса обзора |
Нулевая, 100 Гц...макс.частота прибора |
|
Погрешность полосы обзора |
± полоса обзора / (кол. точек развертки-1) |
|
Плотность фазовых шумов |
|
|
ПОЛОСА ПРОПУСКАНИЯ |
|
|
Полоса пропускания ПЧ (-3 дБ ) |
10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
|
Полоса пропускания ЭМИ фильтров (-6 дБ ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
Избирательность фильтров по уровням |
|
|
Погрешность установки полосы пропускания ПЧ |
|
|
Полоса пропускания видео |
10 Гц...3 МГц |
|
АМПЛИТУДА |
|
|
Диапазон измерения уровня |
Уровень собственных шумов...+20 дБм |
|
Предусилитель (9 кГц...макс.частота прибора) |
20 дБ |
|
Максимальный уровень на входе |
50 В (постоянное напряжение) |
|
Средний уровень шумов (типично) |
без предусилителя: |
|
АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,) |
без предусилителя ±0.4 дБ (тип), ±0.8 дБ |
|
Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 3 дБ |
|
Погрешность переключения: ±0,5 дБ |
|
|
Абсолютная амплитудная погрешность |
без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ |
|
Опорный уровень |
Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм |
|
Гармонические искажения 2-го порядка |
-65 дБн |
|
Интермодуляционные искажения 3-го порядка |
TOI: +10 дБм |
|
Остаточные искажения |
|
|
Паразитные помехи на входе |
|
|
Логарифмическая шкала |
1 дБ...255 дБ |
|
Линейная шкала |
0 до опорного уровня |
|
Количество графиков |
5 |
|
Тип детектора |
Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый |
|
Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
|
Единицы измерения |
дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
|
РАЗВЕРТКА |
|
|
Диапазон |
10 мс...3000 с (нулевой обзор) |
|
ТРЕКИНГ-ГЕНЕРАТОР |
|
|
Частотный диапазон |
100 кГц...3,6 ГГц |
|
Диапазон выходных уровней |
-40 дБм...0 дБм |
|
Разрешение |
1 дБ |
|
Неравномерность |
±3,0 дБ |
|
Опасный уровень обратной мощности |
30 дБм, DC: ±50 ВDC |
|
ГЕНЕРАТОР СИГНАЛОВ |
|
|
Частотный диапазон |
35 МГц...3,6 ГГц |
|
ДЕМОДУЛЯЦИЯ |
|
|
Аудио демодулятор |
Частотный диапазон: 100 кГц...3,6 ГГц |
|
Измерения АМ модуляции |
Частотный диапазон 100 кГц...3,6 ГГц |
|
Диапазон модуляции 20 Гц ...100 кГц |
|
|
Глубина модуляции 5%...95% |
|
|
Измерения ЧМ модуляции |
Частотный диапазон 100 кГц...3,6 ГГц |
|
Диапазон модуляции 20 Гц ...100 кГц |
|
|
Девиация частоты 20 Гц...200 кГц |
|
|
ВХОДЫ / ВЫХОДЫ |
|
|
ВЧ вход |
Импеданс 50 Ом |
|
Вход/выход опорного генератора 10 MГц |
Импеданс 50 Ом |
|
Выход трекинг-генератора |
Импеданс 50 Ом |
|
Вход внешнего запуска |
Соединитель типа BNC female |
|
Интерфейсы |
USB Host |
|
ЗАПУСК |
|
|
Источник запуска |
свободный, видео, внешний |
|
Режим |
непрерывный, однократный |
|
ОБЩИЕ ДАННЫЕ |
|
|
Дисплей |
Сенсорный цветной TFT ЖК, размер 8" (1024х768) |
|
Напряжение питания |
сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы) |
|
Габаритные размеры |
265 х 190 х 58 мм |
|
Масса |
2,5 кг |
|
Рабочая температура |
0 °C...40 °C |
