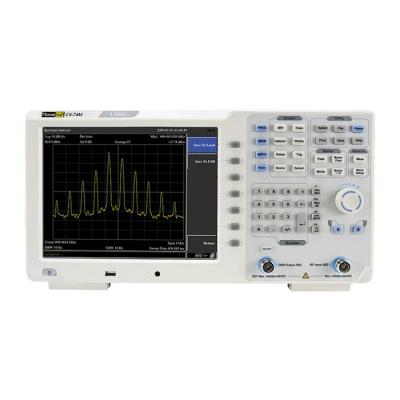

Анализатор спектра ПРОФКИП С4-74М (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Анализатор спектра ПРОФКИП С4-74М используется во многих отраслях промышленности.
Предназначен для измерения параметров радиоимпульсных, видеоимпульсных, ЛМ, ЧМ, ФМ и других сигналов сложной формы. Обладает высокими техническими характеристиками и функциональными возможностями.
Отличительные особенности:
- Частотный диапазон: 150 кГц … 1050 МГц
- Амплитудный диапазон: -100 дБм … 13 дБм
- Погрешность измерения уровня сигнала: не более 1 дБ
- Минимальная ширина полосы пропускания ПЧ 10 кГц
- Встроенный трекинг-генератор
- Отображаемый средний уровень шумов: -90 дБм
- Маркерные измерения
- Измерение мощности в канале и измерение соотношения мощностей в смежных каналах
- Измерение занимаемой полосы частот и ширины полосы излучения
- Функция «годен /не годен»
Комплект поставки:
- Анализатор спектра ПРОФКИП С4-74М
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- Пробник высокого сопротивления (активный) ПРОФКИП AZ330-H
- Пробник магнитного поля ПРОФКИП AZ330-M
- Пробник электрического поля ПРОФКИП AZ330-E
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
|
Параметры |
Значения |
|
Частотный диапазон |
150 кГц … 1050 МГц |
|
Частотно-регулируемый диапазон |
0 МГц … 1050 МГц |
|
Разрешение отображения частоты на дисплее |
10 кГц |
|
Разрешение полосы пропускания |
400 кГц и 20 КГц |
|
Полоса пропускания видео-фильтра |
4 кГц |
|
Средний уровень шума |
-90 дБм (20 кГц полосы пропускания) |
|
Амплитудный диапазон |
-100 дБм … +13 дБм |
|
АЧХ |
10 дБ аттенюатор, нулевой шаг, разрешение полосы пропускания 400 кГц, сигнал -17 дБм: ±4 дБ |
|
Скорость развертки |
40 Гц |
|
Контрольный уровень |
-27 дБм … +13 дБм |
|
Частотный генератор |
TCXO DDS |
|
Точность входного аттенюатора |
±2 дБ /10 дБ |
|
Входной разъем |
Тип N |
|
Устойчивость |
±10 ppm /год |
|
Старение |
±2 ppm /год |
|
Точность |
±10 кГц |
|
Дисплей |
ЭЛТ 8 x 10 делений |
|
Интермодуляция третьего порядка |
-90 дБс (два сигнала > 3 МГц друг от друга) |
|
Сканирование |
100 кГц /дел … 100 МГц /дел, шаг 1-2-5 и 0 шаг |
|
Логарифмическая шкала верности |
±2 дБ (CF: 500 МГц 10 дБм Attn нулевого сканирования: 400 кГц) 500 Гц |
|
Характеристики трекинг-генератора |
|
|
Выходная частота |
150 кГц … 1050 МГц |
|
Точность выходного аттенюатора |
±2 дБ |
|
Выходной аттенюатор |
0 дБ … 40 дБ (4 ×10 дБ) |
|
Частотная характеристика |
±1,5 дБ |
|
Выходное сопротивление |
50 Ом (BNC) |
|
Радиочастотные помехи (RFI) |
< > |
|
Диапазон выходного уровня |
-50 дБм … +1 дБм (в 10 дБ шаг и Var.) |
|
Общие характеристики |
|
|
Питание |
100 В … 240 В, 50 Гц … 60 Гц |
|
Габариты |
285х125х380 мм |
|
Вес |
5.6 кг |
