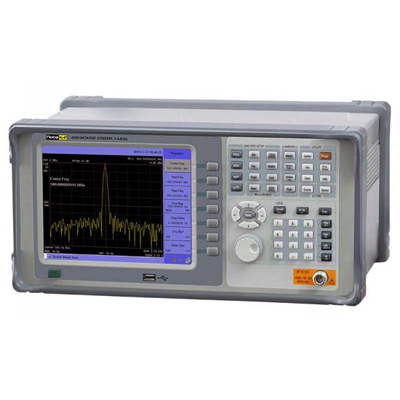

Анализатор спектра ПРОФКИП С4-83М (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
ПРОФКИП С4-100М является высококачественным портативным анализатором спектра с полосой пропускания от 100 кГц до 2900 МГц.
ПРОФКИП С4-100М представляет собой компактный и легкий анализатор, идеально подходит для тестирования, установки и обслуживания беспроводных телекоммуникационных систем, кабельных систем, спутниковых антенн, систем радиочастотной идентификации, перехвата, детектирование скрытых камер наблюдения и др.
Отличительные особенности:
- Частотный диапазон: 100 кГц … 2900 МГц
- Измерение и демодуляция W-FM /N-FM /AM /SSB-сигналов
- PLL синтезатор для точной настройки
- Память на 100 экранов и установок органов управления
- Поиск пика сигнала
- Измерение мощности канала
- Повышенная точность определения уровня сигнала, погрешность изменения ±1.5 дБ
- Диапазон измерения по амплитуде: -20 дБм … -110 дБм
- Средний уровень шума: W-FM: -100 дБм, N-FM /AM /SSB: -110 дБм
- Повышенная внутренняя стабильность: кварц 3 х 10-6, дисплей 1.5 х 10-6
- Шаг частоты: 3.125 кГц
- Полоса модуляции (-6 дБ): W-FM около 180 кГц, N-FM около 12.5 кГц, AM/SSB около 2.4 кГц
- Следящий генератор (опционально)
- Подключение к ПК через интерфейс RS-232
Комплект поставки:
- Анализатор спектра ПРОФКИП С4-100М
- Антенна
- Кабель BNC-BNC
- Кабель RS-232
- Чехол
- Наушники
- ПО
- Сетевой адаптер
- Руководство по эксплуатации
Дополнительно:
- Следящий генератор ПРОФКИП С4-100М-ГКЧ
- Сетевой адаптер для ПРОФКИП С4-100М-ГКЧ
- Переход 75 Ом /50 Ом
- Переход N-BNC
- Автомобильный адаптер 12 В
- Мини-принтер
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Характеристики |
Параметры |
Значения |
|
Частота |
Частотный диапазон |
100 кГц … 2900 МГц |
|
Погрешность измерения |
±3 х 10-6 (дисплей 1.5 х 10-6) |
|
|
Режим приема |
N-FM, W-FM, AM, SSB |
|
|
Шаг установки частоты |
3.125 кГц (и кратные значения N х 3.125 кГц) |
|
|
Установка частоты |
Старт, стоп, центр, полоса обзора |
|
|
Амплитуда |
Диапазон измерений |
+20 дБмВт … -110 дБмВт |
|
Чувствительность приема |
-100 дБмВт приW-FM, -110 дБмВт при N-FM /AM /SSB |
|
|
Погрешность измерения |
±1.5 дБ |
|
|
Опорный уровень |
+20 дБмВт … -90 дБмВт |
|
|
Встроенный аттенюатор |
35 дБ (шаг ослабления 1 дБ) |
|
|
Вход |
Максимальный входной уровень |
+10 дБмВт (5 В скз) |
|
Входной импенданс |
50 Ом (Тип N) |
|
|
Следящий генератор ПРОФКИП С4-100М-ГКЧ |
Частотный диапазон |
30 МГц … 2900 МГц |
|
Диапазон выходных уровней |
-55 дБмВт … -65 дБмВт (3 значения с шагом 5 дБ) |
|
|
Погрешность установки |
±2 дБ |
|
|
Интерфейс |
RS-232 |
|
|
Тип антенны |
Диполь |
|
|
Питание |
DC 12 В (сетевой адаптер) |
|
|
Габариты, вес |
135х60х40 мм, 0,2 кг |
|
|
Выход |
Тип N |
|
|
Режим измерения N-FM-сигнала |
Частотный диапазон |
1 МГц … 2000 МГц |
|
Полоса демодуляции |
12.5 кГц |
|
|
Шаг установки частоты |
6.25 кГц |
|
|
Режим измерения W-FM/AM /SSB-сигнала |
Частотный диапазон |
10 МГц … 2000 МГц |
|
Полоса демодуляции (-6 дБ) |
180 кГц при W-FM, 2.4 кГц при AM /SSB |
|
|
Шаг установки частоты |
6.25 кГц при W-FM, 2.5 кГц при AM /SSB |
|
|
Режимы работы |
Скорость развертки |
500 мс … 2000 мс |
|
Источник развертки |
N-FM, W-FM, AM, SSB |
|
|
Режимы развертки |
Свободная, однократная, авто, свободная по условию |
|
|
Маркерные измерения |
Маркет, Δ-маркеры, пик, центр, канальная мощность |
|
|
Режимы сканирования |
Ручной, память каналов, поиск |
|
|
Память |
Сохранения спектрограмм |
100 ячеек |
|
Сохранение профилей |
100 состояний органов управления |
|
|
Частотомер |
Частотный диапазон |
10 МГц … 2900 МГц |
|
Погрешность измерений |
±(3х10-6 ±1 ед) |
|
|
Вход |
Тип BNC, 50 Ом |
