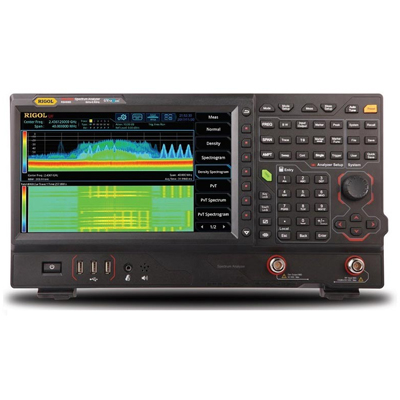

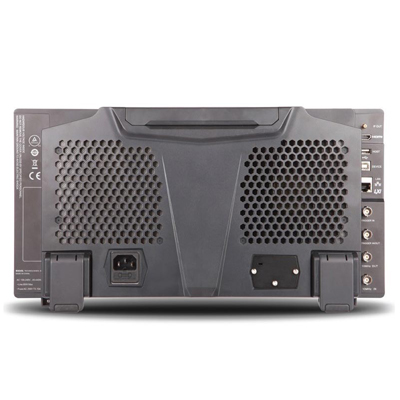

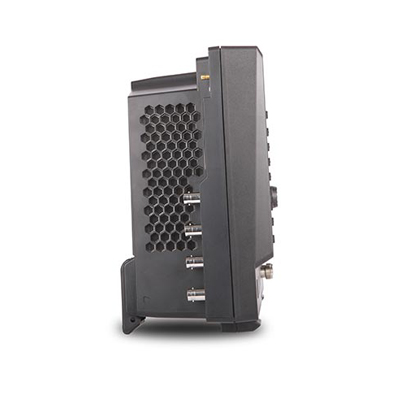

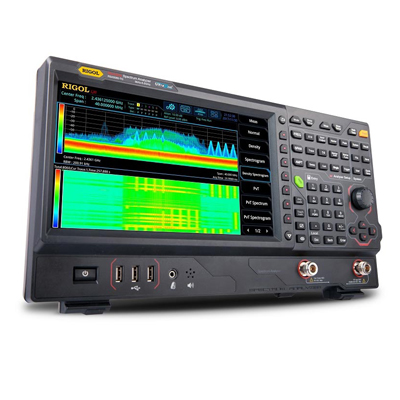

Анализатор спектра реального времени Rigol RSA5032
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Анализатор частотного спектра радио-сигналов RIGOL RSA5032 - это современное радиоизмерительное устройство реального времени, которое сканирует входной сигнал по всему диапазону с максимальной частотой дискретизации 51,2 Мбит/с. Анализаторы спектра реального времени серии RSA5000 сочетает в себе лучшие на текущий момент возможности (100% захват событий до 7.45 мкс), богатство режимов отображения данных и расширенные дополнительные функции запуска, позволяющие пользователю быстро захватывать, идентифицировать и анализировать такие сложные сигналы.
Комплект поставки:
- Анализатор спектра
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- опция расширенных измерений RSA500-AMK
- предусилитель RSA5000-PA
- расширение полосы пропускания в реальном сремени до 40 МГц RSA5000-B40
- высокостабильный опорный генератор OCXO-C08
- программное обеспечение Ultra Spectrum
- программное обеспечение для ЭМСиспытаний S1210 EMI Pre-compilance Software
- комплект аксессуаров DSA Utility Kit
- комплект адаптеров RF Adaptor Kit
- комплект адаптеров RF CATV Kit
- комплект аксессуаров RF Attenuator Kit
- аттенюатор ATT03301H
- комплект для монтажа в стойку RM6041
- зонд ближнего поля NFP-3
- мост для измерения КСВН VB1032
- мост для измерения КСВН VB1080
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение | ||||||
| Для всех измерительных режимов | |||||||
| ЧАСТОТА | |||||||
| Частотный диапазон | 9 кГц…3,2 ГГц | ||||||
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ | |||||||
| Опорная частота | 10 МГц | ||||||
| Точность после калибровки | Стандартно | <1 ppm | |||||
| Опция OCXO-C08 | <0,1 ppm | ||||||
| Температурная стабильность источника опорной частоты (0...+50 °C) | Стандартно | <0,5 ppm | |||||
| Опция OCXO-C08 | <0,005 ppm | ||||||
| Старение | Стандартно | <1 ppm/год | |||||
| Опция OCXO-C08 | <0,03 ppm/год | ||||||
| Режим стандартного анализатора спектра со свипированием (GPSA) | |||||||
| ЧАСТОТА | |||||||
| Маркер | Разрешение | ± Полоса обзора/(количество точек развертки-1) | |||||
| Погрешность | ± (Индицируемая частота × погрешность опорной частоты + 1 % × полоса обзора + 10 % × полоса пропускания + разрешение маркера) | ||||||
| Счетчик частоты | Разрешение | 1 Гц | |||||
| Погрешность | ± (Индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||||||
| Полоса обзора | Диапазон | Нулевая, 10 Гц...Максимальная частота | |||||
| Разрешение | 2 Гц | ||||||
| Погрешность | ± Полоса обзора/(количество точек развертки-1) | ||||||
| Плотность фазовых шумов (500 МГц, +20...+30 °C) | 1 кГц | <-95 дБн/Гц | |||||
| 10 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | ||||||
| 100 кГц | <-106 дБн/Гц; <-108 дБн/Гц (тип.) | ||||||
| 1 МГц | <-115 дБн/Гц; <-117 дБн/Гц (тип.) | ||||||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ) | 1 Гц…1 МГц,с шагом 1-3-10 | |||||
| Погрешность RBW | <5 % | ||||||
| Избирательность (60 дБ/3 дБ) | <5:1 | ||||||
| Разрешение видео VBW (-3 дБ) | 1 Гц…1 МГц, с шагом 1-3-10 | ||||||
| Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||
| АМПЛИТУДА | |||||||
| Измерение уровня (fц ≥ 10 МГц) | Диапазон | Уровень собственных шумов…+30 дБм | |||||
| Максимальный уровень на входе | Постоянное напряжение | 50В | |||||
| Максимальный уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | ||||||
| -10 дБм, аттенюатор =20 дБ, предусилитель вкл. | |||||||
| Максимальный опасный уровень CW RF Power | +33 дБм (2 Вт) | ||||||
| Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц | Без предусилителя | ||||||
| 9 кГц...100 кГц | <-120 дБм (тип.) | ||||||
| 100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) | ||||||
| 20 МГц…1,5 ГГц | <-142 дБм, <-145 дБм (тип.) | ||||||
| 1,5 ГГц…2,7 ГГц | <-140 дБм, <-143 дБм (тип.) | ||||||
| 2,7 ГГц…3,2 ГГц | <-138 дБм, <-141 дБм (тип.) | ||||||
| С предусилителем (опция RSA5000-PA) | |||||||
| 100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) | ||||||
| 20 МГц…1,5 ГГц | <-162 дБм, <-165 дБм (тип.) | ||||||
| 1,5 ГГц…2,7 ГГц | <-160 дБм, <-163 дБм (тип.) | ||||||
| 2,7 ГГц…3,2 ГГц | <-158 дБм, <-161 дБм (тип.) | ||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | Без предусилителя | <0,5 дБ; <0,3 дБ (тип.) | |||||
| С предусилителем (опция RSA5000-PA) | <0,7 дБ; <0,3 дБ (тип.) | ||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | |||||
| Линейная шкала | 0 до опорного уровня | ||||||
| Количество точек | 801 | ||||||
| Количество графиков | 6 | ||||||
| Тип детектора | Обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый | ||||||
| Операции над графиками | Непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||
| Аттенюатор | Диапазон ослабления | 0…50 дБ, с шагом 1 дБ | |||||
| Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) | <0,3 дБ | ||||||
| Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, +20…+30 °C) | <0,3 дБ | ||||||
| Установка опорного уровня | Логарифмическая шкала | -170 дБм…+30 дБм с шагом 0,01 дБ | |||||
| Линейная шкала | 707 пВ...7,07В; 0,11 % разрешение | ||||||
| Погрешность измерения уровня (достоверность 95 %, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0,10 МГц <центральная частота <1,5 ГГц, +20...+30 °C) | <0,8 дБ | ||||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | |||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||
| Предусилитель (опция RSA5000-PA) | Частотный диапазон | 100 кГц…3,2 ГГц | |||||
| Усиление | 20 дБ | ||||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) | <1,6 дБ | ||||||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | SHI: +45 дБм | ||||||
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | TOI: +11 дБм, типично +15 дБм | ||||||
| Комбинационные искажения | <-60 дБн | ||||||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) | <-90 дБм, <-100 дБм, типично | ||||||
| РАЗВЕРТКА | |||||||
| Время развертки | Нулевой обзор | 1 мкс…6000 с | |||||
| Полоса обзора ≥10 Г | 1 мс...4000 с | ||||||
| Погрешность времени развертки | Нулевой обзор | 5 % | |||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5 % | ||||||
| Тип запуска | Непрерывный, однократный | ||||||
| ЗАПУСК | |||||||
| Источник | Свободный, внешний 1, внешний 2, видео | ||||||
| Задержка | Нулевой обзор | 0...500 мс | |||||
| Полоса обзора ≥10 Гц | 0...500 мс | ||||||
| Режим анализатора спектра реального времени (RTSA) | |||||||
| Основные параметры RTSA | |||||||
| Полоса анализа в реальном времени | Стандартно | 25 МГц | |||||
| Опция RSA5000-B40 | 40 МГц | ||||||
| Минимальная длительность для гарантированного захвата сигналов 100 % POI, мкс | Максимальная полоса обзора, окно Kaise | 7,45 мкс | |||||
| Полоса обзора | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 | |
| 40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 | |
| 25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 | |
| 10 МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 | |
| 1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 | |
| Тип детектора | Выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||
| Количество графиков | 6 | ||||||
| Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||
| Разрешение (для окна Kaiser) | Обеспечивает 6 RBW для каждого окна, кроме прямоугольного | ||||||
| Полоса обзора | Минимальный диапазон/Максимальный диапазон | ||||||
| 40 МГц | 100 кГц/3,21 МГц | ||||||
| 25 МГц | 62,8 кГц/2,01 МГц | ||||||
| 10 МГц | 25,1 кГц/804 кГц | ||||||
| 1 МГц | 2,51 кГц/80,4 кГц | ||||||
| 100 КГц | 251 Гц/8,04 кГц | ||||||
| Максимальная частота дискретизации | 51,2 Мвыб/сек | ||||||
| Скорость БПФ (FFT) | 146484 FFT/сек | ||||||
| Количество маркеров | 8 | ||||||
| Разрешение по амплитуде | 0,01 дБ | ||||||
| Количество точек по частоте | 801 | ||||||
| Время захвата (максимальная дискретизация) | >156,5 мкс | ||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | |||||
| SFDR | <-60 дБн | ||||||
| Режим Density (Спектральная плотность) | |||||||
| Диапазон плотности | 0...100 % с шагом 0,1 % | ||||||
| Минимальная полоса обзора | 5 кГц | ||||||
| Персистенция | 32 мс...10 с | ||||||
| Режим Spectrogram (Спектрограмма) | |||||||
| Глубина памяти | 8192 точки | ||||||
| Динамический диапазон (охват. Bitmap) | 200 дБ | ||||||
| Режим PvT (Распределение мощности во времени) | |||||||
| Минимальное время захвата | 187,9 мкс | ||||||
| Максимальное время захвата | 40 с | ||||||
| Источник запуска | Внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | ||||||
| Запуск по частотной маске FMT | |||||||
| Диаграмма запуска | Спектральная плотность, спектрограмма, обычная, PVT | ||||||
| Разрешение запуска | 0,5 дБ | ||||||
| Критерии запуска | Входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | ||||||
| ВХОДЫ/ВЫХОДЫ | |||||||
| Разъемы на передней панели | RF вход (ВЧ вход) | Разъем N-типа (female) Импеданс 50 Ом |
|||||
| Вход/Выход источника опорного сигнала | Внутренний источник | Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
|||||
| Внешний источник | Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом |
||||||
| Вход / Выход внешнего запуска | Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
|||||
| Вход внешнего запуска 2/Выход синхронизации | Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
||||||
| Другие разъемы | IF выход (выход ПЧ) | Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
|||||
| Интерфейсы | USB Host (4 порта) | Разъем A-plug Версия 2.0 |
|||||
| USB Device | Разъем B-plug Версия 2.0 |
||||||
| LAN | Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device |
||||||
| HDMI | Разъем A-plug Протокол HDMI 1.4b |
||||||
| ОБЩИЕ ДАННЫЕ | |||||||
| Дисплей | Тип | Емкостной мультитач | |||||
| Разрешение | 1024 х 600 пикселей | ||||||
| Размер | 10,1" | ||||||
| Количество цветов | 24 бит | ||||||
| Поддержка принтера | Сетевой принтер | ||||||
| Память | Внутренняя | 512 Мб | |||||
| Внешняя | USB-флэш накопитель | ||||||
| Питание | Напряжение | AC 100…240 В | |||||
| Частота | 45…440 Гц | ||||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | ||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||
| Масса | 4,65 кг | ||||||
| Рабочая температура | 0…+50 °C | ||||||
