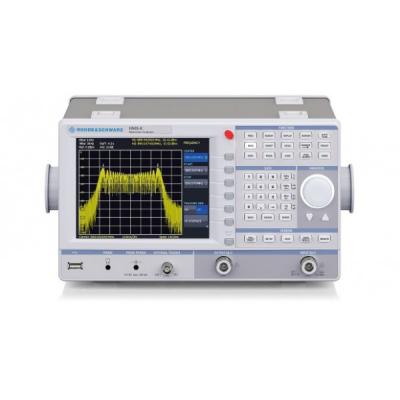

Частотные характеристики

Диапазон частот

Основной блок HMS-X

100 кГц…1,6 ГГц

с опцией HMS-3G

100 кГц…3 ГГц

Температурная стабильность:

±2×10-6(0…30°C)

Погрешность опорного генератора:

±1×10-6(за год)

Частотомер (требуется HMS-EMC)

Разрешение

1 Гц

Погрешность

±(частота x погрешность опорной частоты)

Диапазон установки полосы обзора

Основной блок HMS-X

0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц

с опцией HMS-3G

0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц

Спектральная чистота, фазовый шум SSB

отстройка 30 кГц
(500 МГц, +20…30°C)

<-85 дБн/Гц (с опцией HMS-EMC)

отстройка 100 кГц
(500 МГц, +20…30°C)

<-100 дБн/Гц

отстройка 1 МГц
(500 МГц, +20…30°C)

<-120 дБн/Гц

Время развертки

Полоса обзора = 0 Гц

20 мс…100 с

Полоса обзора > 0 Гц

20 мс…1000 с, мин. 20 мс/600 МГц

Полосы пропускания (-3 дБ)

Основной блок HMS-X

10 кГц…1 МГц с шагом 1–3, 200 кГц

с опцией HMS-EMC

100 Гц…1 МГц с шагом 1–3, 200 кГц

Погрешность установки полос пропускания

≤300 кГц

тип. ±5%

1 МГц

тип. ±10%

Полосы пропускания (-6 дБ)

Основной блок HMS-X

9 кГц, 120 кГц, 1 МГц

с опцией HMS-EMC

200 Гц, 9 кГц, 120 кГц, 1 МГц

Полосы видеофильтра

Основной блок HMS-X

1 кГц…1 МГц с шагом 1–3

с опцией HMS-EMC

10 Гц…1 МГц с шагом 1–3

Амплитудные характеристики

Отображаемый диапазон

от среднего уровня собственных шумов до +20 дБмВт

Диапазон измерений

тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт

Макс. допустимый уровень пост. напряжения на ВЧ-входе

80 B

Максимальная мощность
на ВЧ-входе

20 дБмВт, 30 дБмВт на ≤3 минуты

Частотомер (требуется HMS-EMC)

Разрешение

1 Гц

Погрешность

±(частота x погрешность опорной частоты)

Диапазон, свободный от интермодуляционных искажений

Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт)

тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка))

(расст. между сигналами ≤ 2 МГц)

тип. 60 дБ (+10 дБмВт TOI)

(расст. между сигналами >2 МГц)

тип. 66 дБ (тип. +13 дБмВт TOI)

DANL(средний уровень собственных шумов)

(RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц)

-95 дБмВт (тип. -104 дБмВт)

(RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц)

с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт)

с предусилителем

тип. -124 дБмВт (требуется опция HMS-EMC)

Собственные паразитные составляющие

(оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц)

<-80 дБмВт

Входные паразитные составляющие

(ур. смесит. ≤-40 дБмВт, отстройка >1 МГц)

тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G))

Гармонические искажения

(ур. смесит. -40 дБмВт)

тип. -60 дБн

Отображение уровня

Опорный уровень

-80…+20 дБмВт с шагом 1 дБ

Отображ. диапазон

100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC)

Логарифмич. масштаб

дБмВт, дБмкВ, дБмВ

Линейный масштаб

Процент от опорного уровня (с опцией HMS-EMC)

Измеренные кривые

1 кривая и 1 кривая из памяти

Математические опера ции над кривыми

A-B (кривая – сохраненная кривая), B-A

Детекторы

Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC)

Погрешность измерения уровня:

<1,5 дБ, тип. 0,5 дБ

(от оп. уровня до оп. уровня - 50 дБ, 20…30°C)

Маркер/дельта-маркер

Количество маркеров:

8

Маркерные функции

пиковый уровень, след. пик, минимум, центральная
частота = частота маркера, частота, опорный уровень
= уровень маркера, все маркеры -на пики

Виды маркеров

обычный (уровень и лог.), дельта-маркер, шумовой маркер

с опцией HMS-EMC

обычный (лин.), частотомер

Входы/Выходы

ВЧ-вход

гнездо N-типа

Входной импеданс:

50 Ом

КСВН (10 МГц…1 ГГц/3 ГГц):

тип. <1,5

Выход следящего генератора (СГ) требуется опция HMS-TG

Тип разъёма

гнездо N-типа

Выходной импеданс

50 Ом

Диапазон частот

5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G)

Выходной уровень

-20…0 дБмВт, с шагом 1 дБ

Вход сигнала запуска и внешней
оп. частоты

гнездо BNC, выбираемое

Напряжение запуска

TTL

Опорная частота

10 МГц

Опорный уровень (50 Ом)

10 дБмВт

Напряжение питания
для пробников поля

6 В пост. тока, макс. 100 мА
(DIN-разъем, 2,5 мм)

Аудиовыход (наушники)

3,5 мм DIN-разъем

Демодуляция

АМ и ЧМ (встроенный громкоговоритель)

Прочие параметры

Дисплей

Цветной TFT-дисплей 16,5 см (6,5“)

Сохранение/
вызов из памяти

10 наборов настроек прибора

Режим запуска

ждущий, однократный, внешний

с опцией HMS-EMC

по видеосигналу

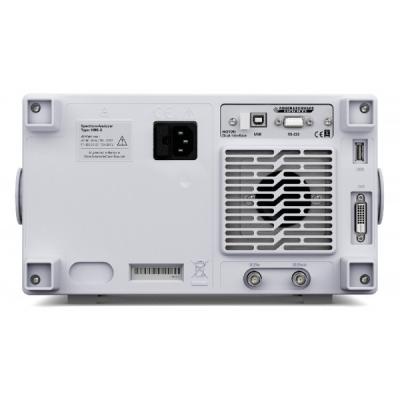

Интерфейсы

Сдвоенный интерфейс USB/RS-232 (HO720), USB-носитель (передняя панель), USB-принтер (задняя
панель), DVI-D для внешнего монитора

Питание

105…253 В, 50/60 Гц, CAT II

Потребляемая мощность

макс. 40 Вт при 230 В, 50 Гц

Степень защиты

Класс безопасности I (EN61010-1)

Диапазон рабочих температур

+5…+40°C

Диапазон температур хранения

-20…+70°C

Отн. влажность

5…80% (без конденсации)

Габариты (Ш x В x Г)

285 x 175 x 220 мм

Масса

3,6 кг
