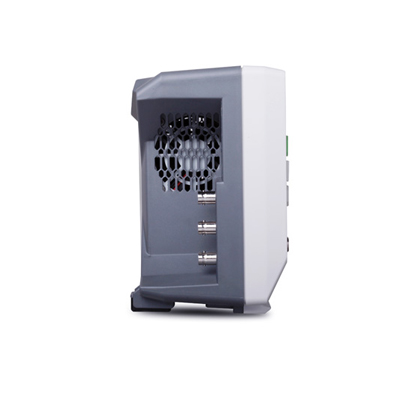

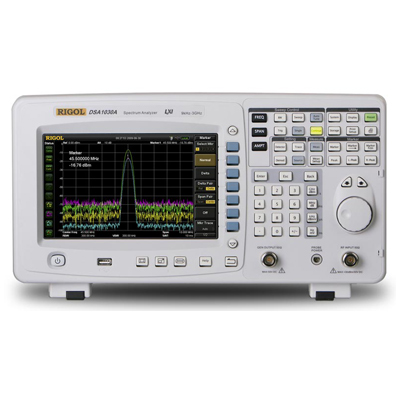

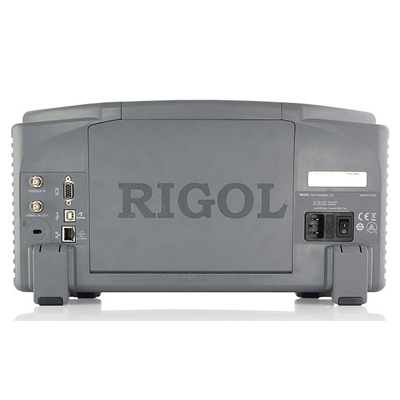

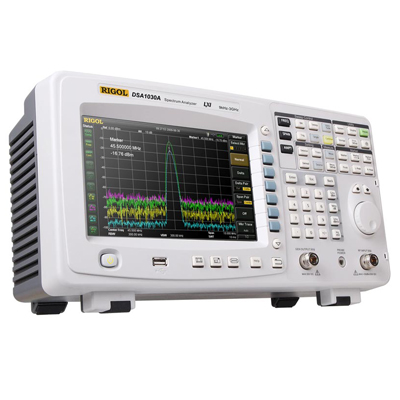

Анализатор спектра с опцией трекинг-генератора Rigol DSA1030A-TG
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Анализатор спектра Rigol DSA1030A-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров.
Расширенные измерения:
- измерение мощности в основном канале
- измерение занимаемой полосы
- соотношение мощностей в смежных каналах
- измерение мощности во временной области при нулевой полосе пропускания
- измерение мощности в полосе между двумя максим. точками
- измерение отношения сигнал/шум измерение гармонических искажений
- измерение интермодуляционных искажений
- тестирование в пределах
Комплект поставки:
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительно:
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Характеристики | Параметры | Значения |
| ЧАСТОТА | Частотный диапазон | 9 кГц…3 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 3х10-6 | |
| Изменение погрешности источника опорной частоты | ± 3х10-6/год | |
| Погрешность измерения частоты | Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
|
| Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
| Полоса обзора | Нулевая, 100 Гц…3 ГГц | |
| Погрешность полосы обзора | ± полоса обзора / (кол.точек развертки-1) | |
| Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц) | <-80 дБн/Гц @ 10 кГц | |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
| Избирательность фильтров по уровням (60дБ/3 дБ) | <5:1 | |
| Погрешность установки полосы пропускания ПЧ | <5% | |
| Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
| АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
| Максимальный уровень на входе (аттенюатор ≥20 дБ) | 50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень |
|
| Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц |
без предусилителя: 100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2.5 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм 2.5 ГГц…3 ГГц: <-105 дБм предусилителем (опция DSA-1030-PA): 100 кГц…1 МГц: <-93 дБм 1 МГц…10 МГц: <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм 10 МГц… 2.5 ГГц: <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм 2.5 ГГц…3 ГГц: <-123 дБм |
|
| Логарифмическая шкала | 1 дБ…200 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 601 (нормальный), 751 (полный экран) | |
| Количество графиков | 3 + основной | |
| Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый | |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка | |
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| АЧХ | без предусилителя: < 1,0 дБ : 100 кГц….3 ГГц с предусилителем: < 1,4 дБ : 1 МГц…3 ГГц |
|
| Аттенюатор | Предел ослабления: 0…50 дБ, с шагом 1 дБ |
|
| Погрешность переключения (центральная частота=50 МГц): < 0.8 дБ |
||
| Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ |
||
| Установка опорного уровеня | Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
|
| Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр |
||
| Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<3 ГГц, 20 ºC to 30 ºC) <1.5 дБ |
||
| Гармонические искажения 2-го порядка | SHI : +35 дБм | |
| Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота>30 МГц) | |
| Комбинационные искажения | <-60 дБн | |
| Собственные комбинационные помехи | <-85 дБм, типично | |
| РАЗВЕРТКА | Диапазон | 10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) |
| ВХОД | ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |
| Другие входы/выходы | Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
|
| Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA |
||
| Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
||
| USB Host 2.0 USB Device 2.0 |
||
| VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz |
||
| Запуск | Источник запуска | свободный, видео, внешний |
| Внешний запуск | 5 В TTL уровень | |
| Трекинг-генератор | Диапазон | 9 кГц...3 ГГц |
| Выходной уровень | -20 дБм...0 дБм | |
| ОБЩИЕ ДАННЫЕ | Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
| Поддержка принтера | Протокол PictBridge | |
| Удаленное управление | USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
|
| Демодулятор | АМ/ЧМ модуляция | |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : |
|
| Потребляемая мощность | 35 Вт, типично; 60 Вт, масимально |
|
| Габаритные размеры | 399 x 223 х 159 мм | |
| Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) | |
| Внутренняя память данных | Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
|
| Рабочая температура | 5 ºC …40 ºC |
