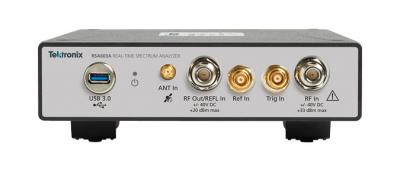

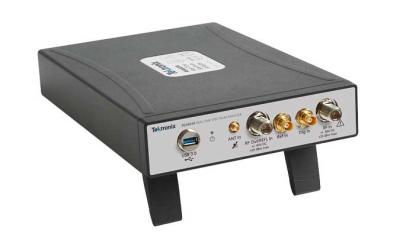

Анализатор спектра USB RSA607A
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано

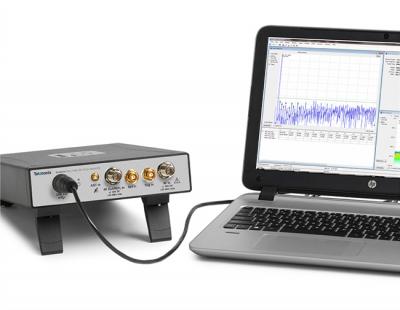

RSA600, предназначенный для анализа спектра в широкой полосе частот в режиме реального времени, помогает инженерам решать самые сложные проблемы, возникающие при измерении характеристик разрабатываемых устройств или при производственных измерениях. Основой измерительной системы является USB-анализатор спектра РЧ сигналов с полосой захвата 40 МГц, обеспечивающий высокую точность измерений. Анализатор RSA600, работающий в диапазоне частот до 7,5 ГГц с динамическим диапазоном 70 дБ, обеспечивает всеобъемлющий анализ сигналов в полосе до 40 МГц. Компактность USB-анализатора спектра достигается за счет передачи вычислительных функций, необходимых для обработки результатов измерений, внешнему ПК. Таким образом можно увеличивать вычислительную мощность и объем памяти системы по мере неободимости. Опциональный следящий генератор используется для измерения коэффициента передачи при тестировании фильтров, усилителей, дуплексеров и других функциональных узлов. Также с его помощью можно измерять характеристики антенно-фидерных систем, такие как КСВ, потери на отражение, расстояние до места повреждения и затухание в кабеле.
Возможности и преимущества анализатора спектра серии RSA600:
- Диапазон частот от 9 кГц до 3/7,5 ГГц соответствует всем требованиям анализа сигналов современных систем связи
- Полоса захвата 40 МГц позволяет анализировать переходные процессы в режиме реального времени и выполнять векторный анализ сигналов
- Погрешность амплитуды 0,2 дБ до частоты 3 ГГц (достоверность 95%)
- Приемник сигналов стандартов GPS/GLONASS/Beidou
- Опциональный следящий генератор для измерения коэффициента передачи и других параметров антенно- фидерных систем
- Захват потоковых данных для долговременной записи и воспроизведения
- ПО SignalVu-PC выполняет цифровую обработку сигналов в режиме реального времени с отображением спектра/ спектрограммы DPX для минимизации времени поиска переходных процессов
- 100 % вероятность захвата сигналов минимальной длительностью 100 мкс гарантирует локализацию проблем с первой попытки
- Стандартный интерфейс программирования для разработки пользовательских программ
- Дополнительные принадлежности, такие как планшетный компьютер, наборы калибровочных мер, адаптеры и фазосогласованные кабели обеспечивают законченное решение для проектирования, исследований и производства
Область применения анализатора спектра серии RSA600:
- Измерение параметров РЧ устройств, подсистем и систем
- Производственные испытания
- Измерения в полевых условиях
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Частота | |||
| Диапазон частот | От 9 кГц до 7,5 ГГц | ||
| Погрешность считывания маркера частоты | ±(RE × MF + 0,001 × (полоса обзора)), Гц RE: погрешность опорной частоты MF: частота маркера, Гц |
||
| Погрешность опорной частоты | |||
| Начальная погрешность при калибровке (после 30- минутного прогрева) | ±1 x 10 -6 | ||
| Старение в течение первого года эксплуатации (тип.) | ±1 x 10 -6 (в год) | ||
| Суммарная погрешность (начальная погрешность + температурный дрейф + старение), (тип.) | 3 x 10 -6 (в год) | ||
| Температурный дрейф | ±0,9 x 10 -6 (от -10 до +60 °C) | ||
| Вход внешнего опорного сигнала | Разъем BNC, 50 Ом (ном.) | ||
| Частота внешнего опорного сигнала | От 1 МГц до 20 МГц с шагом 1 МГц, плюс: 1,2288 МГц, 2,048 МГц, 2,4576 МГц, 4,8 МГц, 4,9152 МГц, 9,8304 МГц, 13 МГц и 19,6608 МГц Уровень паразитных составляющих на входе не должен превышать –80 дБн при отстройке от несущей 100 кГц для предотвращения появления помех на экране |
||
| Нестабильность внешнего опорного сигнала | ±5 x·10 -6 | ||
| Уровень внешнего опорного сигнала | от -10 до +10 дБм | ||
| Вход РЧ | |||
| Входное сопротивление | 50 Ом | ||
| КСВ на РЧ входе (ослабл. 20 дБ), (тип.) | <1,2 (от 10 МГц до 3 ГГц) <1,5 (от 3 ГГц до 7,5 ГГц) |
||
| КСВ на РЧ входе, предусилитель вкл., (тип.) (тип.) | <1,5 (от 10 МГц до 6 ГГц, ослабл. 10 дБ, предусилитель вкл.) <1,7 (от 6 ГГц до 7,5 ГГц, ослабл. 10 дБ, предусилитель вкл.) |
||
| Максимальный уровень сигнала на РЧ входе | |||
| Максимальное постоянное напряжение | ±40В (РЧ вход) | ||
| Максимальная безопасная входная мощность | +33 дБм (РЧ вход, от 10 МГц до 7,5 ГГц, ослабл. ≥20 дБ) +13 дБм (РЧ вход, от 9 кГц до 10 МГц) +20 дБм (РЧ вход, ослабл. <20 дБ) |
||
| Запуск | |||
| Вход запуска/синхронизации (тип.) | Диапазон уровней: ТТЛ, от 0 до 5,0 В Уровень запуска (триггер Шмитта): Пороговое напряжение положительного перепада: от 1,6 до 2,1 В Пороговое напряжение отрицательного перепада: от 1,0 до 1,35 В Импеданс: 10 кОм с шунтированием на 0В диодом Шотки, +3,4В |
||
| Погрешность момента внешнего запуска | В полосе захвата от 20 МГц до 40 МГц: ±250 нс, погрешность увеличивается при сужении полосы захвата | ||
| Запуск по уровню мощности (тип.) | Диапазон: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ Тип: Положительный или отрицательный перепад Время готовности запуска: ≤100 мкс |
||
| Погрешность точки запуска по времени | В полосе захвата от 20 МГц до 40 МГц: ±250 нс, погрешность увеличивается при сужении полосы захвата | ||
| Погрешность запуска по уровню мощности | ±1,5 дБ для немодулированного сигнала на центральной частоте для уровней запуска, превышающих уровень собственных шумов прибора более чем на 30 дБ Этот параметр добавляется к общей погрешности амплитуды в режиме анализатора спектра |
||
| Шумы и искажения | |||
| Точка пересечения по интермодуляционным составляющим 3-го порядка | +12 дБм на частоте 2,13 ГГц | ||
| Предусилитель выключен, типичный | +10 дБм (от 9 кГц до 25 МГц) +15 дБм (от 25 МГц до 3 ГГц) +15 дБм (от 3 до 4 ГГц) +10 дБм (от 4 до 7,5 ГГц) |
||
| Предусилитель включен, типичный | –20 дБм (от 9 кГц до 25 МГц) –15 дБм (от 25 МГц до 3 ГГц) –15 дБм (от 3 до 4 ГГц) –20 дБм (от 4 до 7,5 ГГц) |
||
| Интермодуляционные искажения 3-го порядка | -74 дБн на частоте 2,13 ГГц Уровень каждого сигнала на РЧ входе -25 дБм Разнесение тональных сигналов 2 МГц Опорный уровень -20 дБм, ослабление 0 дБ |
||
| Предусилитель выкл. (тип.) | < -70 дБн (от 10 кГц до 25 МГц) < -80 дБн (от 25 МГц до 3 ГГц) < -80 дБн (от 3 ГГц до 4 ГГц) < -70 дБн (от 4 ГГц до 6 ГГц) < -70 дБн (от 6 ГГц до 7,5 ГГц) Уровень каждого сигнала на РЧ входе -25 дБм Разнесение тональных сигналов 2 МГц Опорный уровень -20 дБм, ослабление 0 дБ |
||
| Предусилитель вкл. (тип.) | < -70 дБн (от 9 кГц до 25 МГц) < -80 дБн (от 25 МГц до 3 ГГц) < -80 дБн (от 3 ГГц до 4 ГГц) < -70 дБн (от 4 ГГц до 6 ГГц) < -70 дБн (от 6 ГГц до 7,5 ГГц) Уровень каждого сигнала на РЧ входе -55 дБм Разнесение тональных сигналов 2 МГц Опорный уровень -50 дБм, ослабление 0 дБ |
||
| Гармонические искажения 2-го порядка | <-75 дБн (от 1,5 ГГц до 3,75 ГГц) | ||
| Гармонические искажения 2-го порядка, предусилитель вкл. | -60 дБн, от 40 МГц до 13.5 ГГц, частота входного сигнала | ||
| Точка пересечения по гармоническим искажениям 2-го порядка (тип.) | +35 дБм, от 40 МГц до 1,5 ГГц, частота входного сигнала +35 дБм, от 1,5 ГГц до 3,75 ГГц, частота входного сигнала |
||
| Точка пересечения по гармоническим искажениям 2-го порядка (тип.), предусилитель вкл. | +15 дБм, от 40 МГц до 3,75 ГГц, частота входного сигнала | ||
| Отображаемый усредненный уровень шумов (DANL) | |||
| Диапазон частот | Предусилитель выключен, типичный | ||
| От 500 кГц до 1 МГц | –130 дБм/Гц | ||
| От 1 до 25 МГц | –130 дБм/Гц | ||
| От 25 МГц до 1 ГГц | –141 дБм/Гц | ||
| От 1 до 2 ГГц | –141 дБм/Гц | ||
| От 2 до 3 ГГц | –138 дБм/Гц | ||
| От 3 до 4,2 ГГц, RSA607A | –138 дБм/Гц | ||
| От 4,2 до 6 ГГц, RSA607A | –147 дБм/Гц | ||
| От 6 до 7,5 ГГц, RSA607A | –145 дБм/Гц | ||
| Фазовый шум | |||
| Отстройка | Центральная частота 2 ГГц (тип.) | Центральная частота 6 ГГц (RSA607A) (тип.) | 10 МГц (тип.) |
| 10 кГц | -96 дБн/Гц | -94 дБн/Гц | -120 дБн/Гц |
| 100 кГц | -97 дБн/Гц | -96 дБн/Гц | -124 дБн/Гц |
| 1 МГц | -120 дБн/Гц | -120 дБн/Гц | -124 дБн/Гц |
| Паразитные составляющие | |||
| Остаточные паразитные составляющие (опорный уровень 30 дБм, полоса разрешения 1 кГц) | <-75 дБм (от 500 кГц до 60 МГц), (тип.) <-85 дБм (от 60 МГц до 80 МГц), (тип.) <-100 дБм (от 80 МГц до 7,5 ГГц) |
||
| Паразитные составляющие с сигналом (подавление зеркальных составляющих) | <-65 дБн (от 10 кГц до 3 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц) <-65 дБн (от 3 до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, входной уровень РЧ -30 дБм, полоса разрешения 10 Гц) |
||
| Паразитные составляющие с сигналом ½ ПЧ 4 RSA603A, RSA607A | < -60 дБн, (центральная частота от 30 МГц до 3 ГГц, опорный уровень –30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц) Частота сигнала 2310 МГц, входной уровень РЧ -30 дБм |
||
| Паразитные составляющие с сигналом ½ ПЧ 4RSA607A | <-60 дБн, (центральная частота от 3 ГГц до 7,5 ГГц, опорный уровень -30 дБм, ослабление 10 дБ, полоса разрешения 10 Гц, полоса обзора 10 кГц) Входной уровень РЧ -30 дБм |
||
| Проникновение сигнала гетеродина на входной разъём (тип.) | <-70 дБм, предусилитель выкл. <-90 дБм, предусилитель вкл. Ослабление 10 дБ |
||
| Система захвата | |||
| Полоса ПЧ | 40 МГц | ||
| АЦП | 112 Мвыб/с, 14 битов | ||
| Данные ПЧ, захваченные в режиме реального времени | 112 Мбит/с, 16-битовые целочисленные выборки | ||
| Система геопозиционирования | |||
| Формат | GPS/GLONASS/BeiDou | ||
| Питание антенного модуля GPS | 3В, 100 мА (макс.) | ||
| Время первого определения местоположения (макс.) | Диапазон времени синхронизации от 2 с (горячий старт) до 40 с (холодный старт). Уровень входного сигнала -130 дБм | ||
| Точность определения горизонтальных координат | GPS: 2,6 м Glonass: 2,6 м BeiDou: 10,2 м GPS + Glonass: 2,6 м GPS + Glonass: 2,6 м Условия тестирования: 24 ч в статическом режиме, -130 дБм, аккумулятор полностью заряжен |
||
