ASA-4035 Анализатор спектра портативный
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Расширенные функции:
- Измерение во временном интервале
- Измерение мощности в канале
- Измерение мощности в соседних каналах ACPR
- Измерение занимаемой полосы частот OBW
- Функция Годен/Не годен (Pass/Fail)
Стандартная комплектация
- Анализатор спектра
- Кабель USB
- Кабель питания
- Сетевой адаптер
- Чемодан
- Комплект ключей для чемодана
- Эксплуатационный документ
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы
Характеристики
| Параметр | Значение |
|---|---|
| ЧАСТОТА | |
| Частотный диапазон | 9 кГц…3,6 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты | ±2,5×10-6 |
| Изменение погрешности источника опорной частоты | ±1×10-6/год |
| Частота опорного генератора | 10,000000 МГц |
| Разрешение частотного маркера | ± полоса обзора / (кол. точек развертки-1) |
| Погрешность измерения частоты | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Разрешение счетчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Полоса обзора | Нулевая, 100 Гц...макс.частота прибора |
| Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
| Плотность фазовых шумов (20 °С...30 °С, центральная частота=1 ГГц) |
<-80 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц <-107 дБн/Гц @ 1 МГц |
| ПОЛОСА ПРОПУСКАНИЯ | |
| Полоса пропускания ПЧ (-3 дБ ) | 10 Гц...500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Избирательность фильтров по уровням | <5:1 |
| Погрешность установки полосы пропускания ПЧ | <5% |
| Полоса пропускания видео | 10 Гц...3 МГц |
| АМПЛИТУДА | |
| Диапазон измерения уровня | Уровень собственных шумов...+20 дБм |
| Предусилитель (9 кГц...макс.частота прибора) | 20 дБ |
| Максимальный уровень на входе | 50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность |
| Средний уровень шумов (типично) нормировано к 1 Гц |
без предусилителя: 1 МГц…1 ГГц: <-140 дБм (тип.), -130 дБм 1 ГГц…3,6 ГГц: <-138 дБм (тип.), -128 дБм с предусилителем: 1 МГц…1 ГГц: <-160 дБм (тип.), -150 дБм 1 ГГц…3,6 ГГц: <-158 дБм (тип.), -148 дБм |
| АЧХ (20 °С...30 °С, опорная частота=50 МГц, аттенюатор=20 дБ, центральная частота≥100 кГц,) | без предусилителя ±0.4 дБ (тип), ±0.8 дБ с предусилителем ±0.5 дБ (тип), ±0.9 дБ |
| Аттенюатор (20 °С...30 °С, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх. сигнал = 1~50 дБ) |
Предел ослабления: 0…50 дБ, с шагом 3 дБ |
| Погрешность переключения: ±0,5 дБ | |
| Абсолютная амплитудная погрешность (20 °С...30 °С, центральная частота=50 МГц, RBW=VBW=10 кГц, пиковый детектор, аттенюатор=10 дБ) |
без предусилителя (вх. сигнал = -20 дБм) ±0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ±0.5 дБ |
| Опорный уровень | Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм |
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-10 дБ, предусилитель выкл.) |
-65 дБн |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) |
TOI: +10 дБм |
| Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20 °С...30 °С) |
<-85 дБм |
| Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20 °С...30 °С) |
<-60 дБн |
| Логарифмическая шкала | 1 дБ...255 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество графиков | 5 |
| Тип детектора | Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный, среднее напряжение, квазипиковый |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
| РАЗВЕРТКА | |
| Диапазон | 10 мс...3000 с (нулевой обзор) 10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,6 ГГц) |
| ДЕМОДУЛЯЦИЯ | |
| Аудио демодулятор | Частотный диапазон: 100 кГц...3,6 ГГц Тип модуляции АМ/ЧМ |
| Измерения АМ модуляции | Частотный диапазон 100 кГц...3,6 ГГц |
| Диапазон модуляции 20 Гц ...100 кГц | |
| Глубина модуляции 5%...95% | |
| Измерения ЧМ модуляции | Частотный диапазон 100 кГц...3,6 ГГц |
| Диапазон модуляции 20 Гц ...100 кГц | |
| Девиация частоты 20 Гц...200 кГц | |

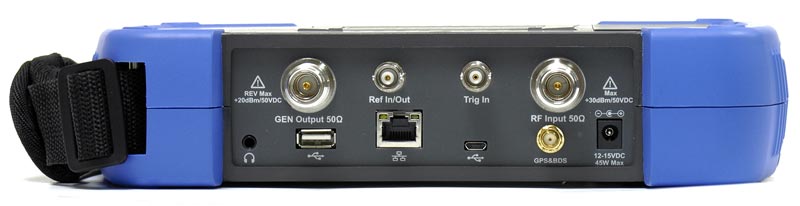

| ВХОДЫ / ВЫХОДЫ | |
| ВЧ вход |
Импеданс 50 Ом |
| Вход/выход опорного генератора 10 MГц | Импеданс 50 Ом Соединитель типа BNC female Амплитуда 0 дБм... +10 дБм |
| Выход трекинг-генератора | Импеданс 50 Ом Соединитель типа N (female) |
| Вход внешнего запуска | Соединитель типа BNC female TTL уроень |
| Интерфейсы | USB Host USB Device (Micro USB) LAN (10/100 Base, RJ-45) выход на наушник |
| ЗАПУСК | |
| Источник запуска | свободный, видео, внешний |
| Режим | непрерывный, однократный |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Сенсорный цветной TFT ЖК, размер 8" (1024х768) |
| Напряжение питания | сетевой адаптер 220 В, Li-ion батарея (4-6 часов непрерывной работы) |
| Габаритные размеры | 265 х 190 х 58 мм |
| Масса | 2,5 кг |
| Рабочая температура | 0 °C...40 °C |
