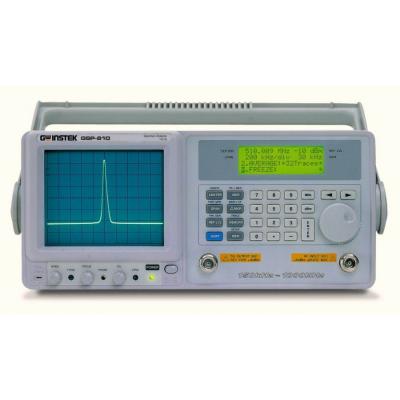

Параметр

Значения

ЧАСТОТА

Частотный диапазон

150 кГц…1000 МГц

Дискретность установки центральной частоты

1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел.

Индикация центральной частоты

6S разрядов

Нестабильность источника опорной частоты

± 10-5 / 0...50 °С; ± (2 х 10-6) / год

Полоса обзора

Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)

ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания ПЧ

3 кГц; 30 кГц; 220 кГц; 4 МГц

Погрешность установки полосы пропускания ПЧ

± 15 %

Полоса пропускания видео

1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ

АМПЛИТУДА

Диапазон измерений

-100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц

Диапазон индикации

75 дБ

Максимальный входной уровень

30 дБм непрерывно, постоянное ± 25 В

Относительный опорный уровень

-30...20 дБм с погрешностью ± 1 дБ на частоте 80 МГц

Погрешность установки опорного уровня

± 1,5 дБ на 100 МГц

Неравномерность АЧХ

± 1,5 дБ в полосе 100...1000 МГц
± 2,5 дБ в полосе 10. ..100 МГц
± 3 дБ в полосе 150 кГц. ..10 МГц

Погрешность логарифмической шкалы экрана ЭЛТ

± 1,5 дБ при превышении диапазона индикации 70 дБ

Уровень собственных шумов

-100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц)
-75 дБм в полосе 150 кГц…10 МГц

Гармонические искажения

Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня

Негармонические искажения

Менее -60 дБс относительно опорного входного уровня, в режиме усреднения, при полосе обзора 5 МГц/дел.

Интермодуляционные искажения 3-го порядка

< -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм
< -45 дБс в полосе 150 кГц…10 МГц

Спектральная плотность мощности фазовых шумов

-77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц

ВХОД

ВЧ вход

Соединитель N-типа; 50 Ом; КСВН < 1,35

Аттенюатор

50 … 0 дБ с шагом 10 дБ, для установки отн. входного уровня

МАРКЕРНЫЕ ИЗМЕРЕНИЯ

Режимы измерений

Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру

Дискретность измерений

0,1 дБ; 1 кГц

Количество маркеров

2

Погрешность измерений

± (0,1 дБ + погрешность лог. шкалы)

АМ/ЧМ ДЕМОДУЛЯТОР

Девиация ЧМ сигнала

30 / 75 / 120 кГц

Выход АМ сигнала

Внутренний динамик; 3,5 мм разъём

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Энергонезависимая память

Запись до 9 профилей

Обработка спектрограмм

Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание»

Дистанционное управление

Через интерфейс RS-232С

ОБЩИЕ ДАННЫЕ

Напряжение питания

100/120/220/230 В (± 10 %), 50/60 Гц

Габаритные размеры

310 х 150 х455 мм

Масса

8,5 кг

ОПЦИЯ 01

Назначение

Трекинг генератор

Частотный диапазон

150 кГц…1000 МГц

Выходной уровень

-50…0 дБм с разрешением 1 дБ

Погрешность установки выходного уровня

± 1 дБ на частоте 80 МГц, уровень 0 дБм

Неравномерность АЧХ

± 1 дБ при полосе обзора 10 МГц/дел
± 1,5 дБ при затухании 0 дБ во всем диапазоне частот

Уровень гармоник

< -30 дБс (< -25 дБс в полосе 150 кГц…10 МГц)

Защита выхода от внешнего источника

30 дБм

Выход

Соединитель N-типа; 50 Ом; КСВН < 2

ОПЦИЯ 02

Назначение

Измеритель мощности

Частотный диапазон

10…2000 МГц (расширение до 2700 МГц)

Диапазон измерений

-20…23 дБм (расширение до 30 дБм)

Максимальный уровень

40 дБм при коэф. заполнения не более 10 % и длительности импульсов не более 10 мс

КСВН

< 1,25 (1,35 на 50 Ом)

Погрешность измерений

± (10 % + 1 ед. счета)

Максимальное разрешение

2 мкВт на пределе 1 мВт

Единицы измерения

мВт или дБм
