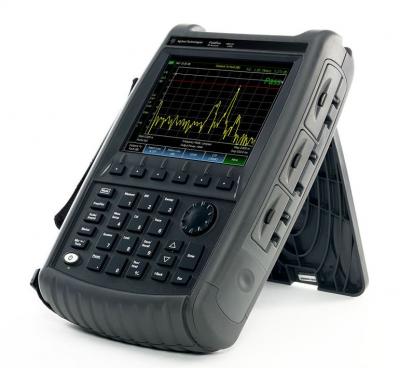

Портативный комбинированный ВЧ анализатор FieldFox Keysight N9917A
Госреестр (ГРСИ): не указано
Наличие каждого из устройств в комплекте оборудования для работы в полевых должно быть оправдано. СВЧ анализаторы FieldFox предназначены для выполнения широкого круга задач — от планового технического обслуживания оборудования до всесторонней диагностики и устранения неисправностей. Анализаторы FieldFox обеспечивают неизменно высокое качество СВЧ измерений, гарантируемое компанией Agilent, в любом месте.
На суше, в море и воздухе анализаторы FieldFox могут использоваться в самых разных областях: для тестирования спутниковой связи, СВЧ ретрансляции, систем связи военного назначения, радиолокационных систем и других целей. В тяжелых условиях и труднодоступных местах анализаторы FieldFox обеспечивают высокую точность, сопоставимую с точностью настольных анализаторов. Интерфейс пользователя, ориентированный на решение конкретных задач, поможет быстрее выполнить работу в неблагоприятных условиях. Анализаторы FieldFox интегрируют в одном компактном корпусе функции нескольких приборов. Кроме того, они обеспечивают гибкость при планировании бюджета: приобретя прибор, сконфигурированный под текущие задачи, можно затем дополнить его другими возможностями.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметры | Значения |
|---|---|
| Анализатор спектра | |
| Диапазон частот | От 100 кГц до 18 ГГц (Возможно использование на частотах от 5 кГц) |
| Генератор опорной частоты | от –10 до +55 °C |
| Погрешность | ± 0,00007 % (норм.) + поправка на старение ± 0,00004 % (тип.) + поправка на старение |
| Погрешность при синхронизации с сигналом опорной частоты системы GPS | ± 0,000001 % (номинальное значение) |
| Скорость старения | ± 0,0001% в год в течение 20 лет (норм.), но не более ± 0,00035% |
| Полоса обзора | |
| Диапазон | 0 Гц (нулевая полоса обзора), от 10 Гц до верхней границы диапазона частот анализатора |
| Разрешение | 1 Гц |
| Погрешность | ± (2 x центрирование полосы пропускания + разрешение по горизонтали) ± (2 x центрирование полосы пропускания + + 2 x разрешение по горизонтали) для нормального детектора |
| Запуск (в нулевой полосе обзора) | |
| Тип запуска | Автоматический, видеосигнал, внешний сигнал |
| Условие запуска | Положительный фронт, отрицательный фронт |
| Задержка запуска | Диапазон: от 0 с до 10 с Разрешение: 100 нс |
| Автоматический запуск | Выполняется принудительный сбор данных в течение определенного периода при отсутствии запускающего события |
| Диапазон автоматического запуска | от 0 с (выкл.) до 10 с |
| Следящий генератор или независимый источник сигналов | |
| Диапазон частот следящего генератора или независимого источника сигналов | От 30 кГц до 4 ГГц |
| Максимальная выходная мощность | Частота: Типовое значение от 30 кГц до 300 кГц: –11 дБм от 300 кГц до 2 МГц: –3 дБм от 2 МГц до 625 МГц: –2 дБм от 625 МГц до 3 ГГц: + 1 дБм от 3 ГГц до 6,5 ГГц: –1 дБм от 6,5 ГГц до 9 ГГц: –2 дБм от 9 ГГц до 14 ГГц: –4 дБм от 14 ГГц до 18 ГГц: –6 дБм от 18 ГГц до 23 ГГц: –10 дБм от 23 ГГц до 26,5 ГГц: –12 дБм |
| Погрешность уровня мощности | ± 1,5 дБ при –15 дБм (тип.) Сглаженный уровень мощности во всем диапазоне частот |
| Выход промежуточной частоты спектроанализатора | |
| Центральная частота | 33,75 МГц |
| Полоса пропускания по промежуточной частоте | 5 МГц (по умолчанию), 25 МГц |
| Разъем | SMB (вилка) |
| Настройка и прослушивание сигналов с амплитудной и частотной модуляцией | |
| Типы демодуляции аудио сигналов | Амплитудная модуляция, узкая частотная модуляция, широкая частотная модуляция |
| Ширина полосы аудио сигнала | 16 кГц |
| Полоса пропускания приемника по промежуточной частоте | Амплитудная модуляция 35 кГц Узкая частотная модуляция 12 ГГц Широкая частотная модуляция 150 кГц Диапазон времени прослушивания от 0 с до 100 секунд |
| Общие сведения | |
| Периодичность поверки (калибровки) | 1 год |
| Масса | 3,0 кг с аккумуляторной батареей |
| Размеры (В x Ш x Г) | 292 x 188 x 72 мм |
| Условия окружающей среды | |
| MIL-PRF-28800F (класс 2) | Рабочая температура Диапазон температур хранения Относительная влажность при эксплуатации Случайные вибрации Удары во время работы Падение со стола |
| Максимальная влажность | 95% |
| Предельная высота эксплуатации | 9144 м (при использовании аккумуляторной батареи) |
| Предельная высота хранения | 15 240 м |
| Класс защиты корпуса | IP 30, IEC/EN 60529 |
| Диапазон температур | Рабочая, питание от сети переменного тока (норм.) от –10 до +55 °C Рабочая, питание от аккумуляторной батареи (норм.) от –10 до +50 °C Рабочая, питание от аккумуляторной батареи (тип.) от –10 до +55 °C |
| Соответствие европейской директиве EMC 2004/108/EC | IEC/EN 61326-1 CISPR, изд. 11, группа 1, класс B, ограничение группы 1 CISPR 11:203/EN 5501 1:2007 AS/NZS CISPR 11 ICES/NMB-001 |
| Соответствие европейской директиве 2006/95/EC для низковольтного оборудования | IEC/EN 61010-1 (второе издание) Канада: CSA C22.2 N 61010-1-04 США: UL 61010-1 (второе издание) |
| Работа во взрывоопасных средах | Данное устройство прошло типовые испытания на соответствие требованиям, предъявляемым к эксплуатации во взрывоопасных средах, согласно стандарту MIL-STD-810G (метод 511.5, процедура I). |
| Источник питания | |
| Вход для подключения внешнего источника постоянного тока | 15–19 В, не более 40 Вт во время зарядки батареи |
| Внешний адаптер питания переменным током | Уровень эффективности IV, 115 В |
| Вход | 100–250 В, 50–60 Гц, 1,25–0,56 А |
| Выход | 15 В (пост.), 4 А |
| Потребляемая мощность | 14 Вт (тип.) |
| Аккумуляторная батарея | |
| Литий-ионная | 10,8 В; 4,6 А·ч |
| Время работы | 3,5 часов (тип.) |
| Время зарядки | 1,5 часа (полностью разряженная батарея, до уровня 80%) 4 часа (полностью разряженная батарея, до уровня 100%) |
| Диапазон температур хранения | От –20 до 50 °C, относительная влажность < 85 % Контейнеры с аккумуляторами должны храниться в среде с низкой влажностью. Длительное воздействие температуры выше +45 °C может ухудшить характеристики аккумуляторной батареи и сократить срок ее службы. |
| Дисплей | 6,5-дюймовый цветной полупрозрачный дисплей VGA со светодиодной подсветкой |
| Программирование | Стандартные команды SCPI, передаваемые с использованием встроенного интерфейса LAN |
| Языки интерфейса | Английский, испанский, немецкий, итальянский, французский, русский, японский, китайский и турецкий |
| Хранение данных | |
| Внутренняя память | Минимум: 16 Mбайт Минимальное количество состояний и трасс: 1000 |
| Внешняя память | Поддержка USB 2.0 совместимых накопительных устройств и карт памяти SD/SDHC |
| Типы данных | Трасса, трасса + состояние, изображение (формат PNG), данные (формат CSV), файл характеристик с расширением S2P |
| Скрытие информации о частотах | Для защиты конфиденциальных данных можно скрыть всю информацию о частотах. |
| Удаление пользовательских данных | Из анализатора FieldFox можно удалить все пользовательские данные. |
