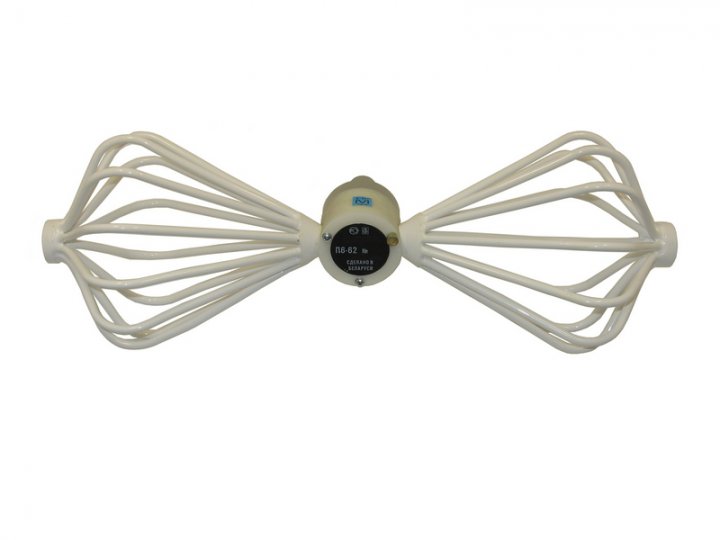

Антенна измерительная П6-62 предназначена для измерения напряжённости электромагнитного поля совместно с измерительными приёмными устройствами.

Антенна П6-62 является биконической, вибраторной, состоящей из двух обращённых вершинами к друг другу конусов конечной длины; имеет стандартный коаксиальный соединитель.

Устройство и работа измерительной антенны П6-62:

• Антенна является биконической вибраторной антенной, состоящей из двух обращённых вершинами друг к другу конусов конечной длины. К вершинам конусов подключён симметрирующий трансформатор с коэффициентом трансформации 4:1 для согласования волнового сопротивления биконического вибратора 158 Ом с выходным сопротивлением 50 Ом. Выход антенны – соединитель типа III, Розетка, ГОСТ 13317-89
• Диаграмма направленности антенны аналогична диаграмме направленности полуволнового вибратора с нулями излучения вдоль оси конусов
• Для закрепления антенны на мачте и обеспечения поворота плоскости поляризации предназначены скоба УШЯИ.301561.268 и штанга УШЯИ.304599.005
• В полой штанге находится коаксиальный кабель, соединителями типа III, ГОСТ 13317-89. Штанга фиксируется в скобе с помощью стопорного винта после установки плоскости поляризации антенны

------------------------------------------------
