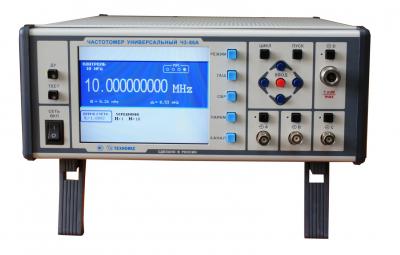

Частотомер Ч3-86А
Госреестр (ГРСИ): не указано
Частотомер Ч3-86А — надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем. В приборе Ч3-86А удачно совмещены простота конструкции, современный дизайн, удобство и четкость управления и получения информации об измеряемой физической величине.
Применение частотомера Ч3-86А:
Частотомер Ч3-86А измеряет:
- частоту и период непрерывных синусоидальных и видеоимпульсных сигналов
- длительность импульса
- длительность фронта, спада импульса
- длительность временных интервалов
- отношения частот двух сигналов
- число событий на установленном интервале времени
- частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне СВЧ (Ч3-86А)
- разности фаз между двумя синхронными синусоидальными сигналами (Ч3-86А)
Особенности частотомера Ч3-86А:
- широкий диапазон частот
- высокая разрешающая способность
- автоматизация процесса измерения
- автоматическая и ручная установка уровня запуска
- статистическая обработка результатов измерений
- совместимость с КОП (Ч3-86)
- совместимость с последовательным интерфейсом RS-232 и интерфейсом USB (Ч3-86А)
- жесткие условия эксплуатации
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Наименование параметра |
Значение |
|
|
Частота и период синусоидальных и видеоимпульсных сигналов (вход А) |
0,005 Гц - 100 МГц |
|
|
Частота синусоидальных и видеоимпульсных сигналов (вход В) |
0,01 Гц - 100 МГц |
|
|
Частота непрерывных синусоидальных колебаний (вход С) |
(0,1 - 1) ГГц |
|
|
Частота непрерывных синусоидальных колебаний (вход D) |
(0,6 - 17,85) ГГц |
|
|
Длительность импульсов |
10 нс - 10000 с |
|
|
Длительность фронта, спада импульсов |
5 нс - 100 мкс |
|
|
Временной интервал |
От 0 до 10000 с |
|
|
Отношение частот двух сигналов |
До 109 |
|
|
Среднее значение несущей частоты импульсно-модулированного (ИМ) сигнала (вход D) |
(0,6 - 17,85) ГГц |
|
|
Разрешающая способность измерения частоты |
2 х 10-10 с/Гсч |
|
|
Разность фаз двух синхронных синусоидальных сигналов |
От -180° до +180° |
|
|
Погрешность измерения разности фаз двух синхронных синусоидальных сигналов |
±0,36° (от 1 кГц до 1 МГц) ±3,6° (выше 1 МГц) |
|
|
Уровень входного сигнала |
Для синусоидального сигнала (входы А, В) |
(0,03 - 7,0) В |
|
Для видеоимпульсного сигнала (входы А, В) |
(0,1 - 10,0) В |
|
|
Для синусоидального сигнала (вход С) |
(0,03 - 1,0) В |
|
|
Для синусоидального и ИМ сигналов (вход D) |
30 мкВт - 5 мВт |
|
|
Входное сопротивление |
Входы А, В |
(50 ±2,5) Ом; (1 ±0,1) МОм/100 пФ |
|
Входы С, D |
(50 ±2,5) Ом |
|
|
Номинальное значение частоты опорного кварцевого генератора |
10 МГц |
|
|
Относительная погрешность по частоте кварцевого генератора, не более |
±2 х 10-7 за 12 месяцев |
|
|
Интервал рабочих температур |
От -10 до +50 °С |
|
|
Питание от сети переменного тока |
220В, 50 Гц; 220В, 400 Гц |
|
|
Потребляемая мощность, не более |
50 ВА |
|
|
Габаритные размеры, мм |
229 x 136 x 435,5 |
|
|
Масса, не более |
7,5 кг |
|
