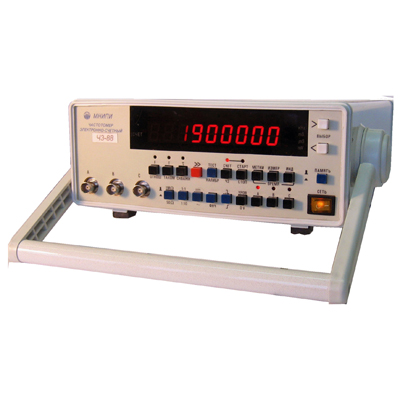

Частотомер электронно-счетный Ч3-88
Госреестр (ГРСИ): не указано
Частотомер электронно - счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты. Основные функции: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот - каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор - девять десятичных разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу USB 2.0.
Особенности и преимущества :
- Вход В (синусоидальный сигнал) - диапазон 100 - 2500 МГц
- Вход А, С (синус, импульс) - диапазон 0,01 - 200 МГц
- Время счета: вход А, С - 1, 10, 102, 103, 104 мс; вход В - (16•1), (16•10), (16•102), (16•103), (16•104) мс
- Число усред. период. вх. сигнала - 1, 10, 102, 103, 104
- Период меток времени - 10-7, 10-6, 10-5, 10-4, 10-3
- Измерение скважности по входам А, С - 1,000001- 999999999
- Отношение частот в каналах: А/С и С/А - 0,0001- 999999999; В/С - 0,5 - 999999999
- Кварцевый термостатированный генератор
- Номинальное значение частоты - 5 МГц
- Погрешность: ±5•10-8 - за 30 суток, ± 10-7 - за 12 месяцев
- 9 десятичных разрядов
- Габаритные размеры (НхВхL) - 285х106х345 мм
- Масса: 4 кг
- Опорный генератор: 1х10-7 за 12 мес.
- Условия эксплуатации: -10 °С…+50 °С
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Диапазон измерения частот по входам «А», «С» | |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемых частот | 0,01 Гц - 200 МГц |
| Уровень входных сигналов:
синусоидальных (эффективное значение) импульсных |
0,05 - 10 В |
| Диапазон измерения частот по входу «В» | |
| Форма измеряемых сигналов | Синусоидальная |
| Диапазон измеряемых частот | 100 – 2 500 МГц |
| Уровень входных сигналов:
В диапазоне частот 100 – 1 200 МГц В диапазоне частот 1 200 – 2 500 МГц |
0,03 – 20 мВ |
| Время счета при измерении частоты | |
| По входам А, С | 1, 10, 102, 103, 104 мс |
| По входу В | 16•1, 16•10, 16•102, 16•103, 16•104 мс |
| Диапазон измерения периода сигналов по входам «А», «С» | |
| Для синусоидального сигнала | 5 – 100 с (200 МГц – 0,01 Гц) |
| Для импульсного сигнала | 10 – 100 с (100 МГц – 0,01 Гц) |
| Уровень входных сигналов (вход 1 МОм):
Для синусоидального сигнала Для импульсного сигнала |
0,05 – 10 В |
| Измерение отношения частот | |
| В диапазоне отношения частот 1,0001 – 999999999 | Каналов А/С и каналов С/А |
| В диапазоне отношения частот 1,5 – 999999999 | Каналов В/С |
| Встроенный опорный генератор | |
| Тип | Кварцевый, термостатированный |
| Номинальное значение частоты | 5 МГц |
| Нестабильность частоты | ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев |
| Общие характеристики | |
| Число усредняемых периодов входного сигнала | 1, 10, 100, 1 000, 10 000 |
| Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 |
| Диапазон измерения длительности импульсов по входам А, С | 1мкс – 100 с |
| Измерение длительности импульсов с усреднением | 10, 100, 1000, 10000 или с использованием внешнего генератора меток |
| Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» | 0,1 мкс – 100 с |
| Диапазон измерения скважности импульсного сигнала по входам А, С | 1,000001 – 999999999 |
| Интерфейс | USB |
| Формат индикации | 9 разрядов |
| Питание | (230±23) В, (50/60±1) Гц |
| Потребляемая мощность | 50 В · А |
| Габаритные размеры (HxWxD) | 285х106х345 мм |
| Масса | 4кг |
| Условия эксплуатации:
Рабочая температура |
-10°С — +50°С |
