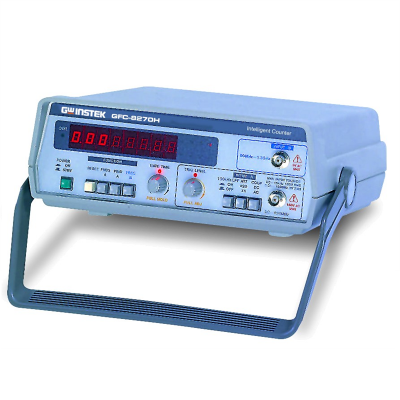

Частотомер GFC-8270H
Госреестр (ГРСИ): не указано
Двухканальный частотомер GW Instek GFC-8270H служит для точного измерения частоты в диапазоне 0,01 Гц ~ 2.7 ГГц и периода импульсов электрического сигнала. Прибор используется для диагностики, контроля качества и настройки различного высокочастотного оборудования, радиоэлектронной аппаратуры, компонентов и др. Исполнение с 2 каналами и микропроцессорным управлением позволяет устройству заменить пару одноканальных моделей, сэкономив тем самым средства и место в лаборатории.
Частотомер отличается низким энергопотреблением, чувствительностью 10 мВ, стабильным опорным генератором и разрешением измерительной шкалы до 100 нГц/10 нс. На передней панели расположено 2 поворотных регулятора, с помощью одного из них специалист может установить время счета, другой отвечает за настройку уровня запуска. Манипуляции со временем счета помогают подобрать оптимальный баланс между быстродействием и точностью для разных сценариев тестирования.
Особенности и преимущества:
- Вход канала “А” оборудован подключаемым аттенюатором для ослабления в 20 раз сигнала неизвестной или заведомо большой амплитуды и дополнительной защиты от перегрузки
- При работе используются тестовые кабели с BNC соединением
- Фильтр низких частот, встроенный в частотомер GW Instek GFC-8270H, повышает точность измерений в этой области частотного спектра
- Экранировка сетевого фильтра уменьшает уровень шума. Отдельная индикация сообщает о переполнении
- Показания легко считываются с светодиодного дисплея и при желании фиксируются на нем для упрощения документации
- Компактный размер
- Удобная ручка-подставка
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| КАНАЛ A | |
| Частота | |
| Частотный диапазон | 0,01Гц…120 МГц (связь по постоянному току) |
| 0Гц…120 МГц (связь по переменному току) | |
| Погрешность измерения | +(10-6 + 1 ед.) |
| Разрешение | 1мкГц на пределе 10Гц |
| 0,1Гц на пределе 100МГц | |
| Период | |
| Временной диапазон | 8нс…100с (связь по постоянному току) |
| 8нс…30с (связь по переменному току) | |
| Погрешность измерения | ± разрешение ± погрешность опорного генератора |
| Разрешение | 10-7 с на пределе 1 Гц |
| 10-15 с на пределе 100 МГц | |
| Измерительный вход | |
| Чувствительность | 50 мВср.кв.(DC – 10 кГц) |
| 25 мВср.кв.(10 кГц– 80 МГц) | |
| 35 мВср.кв.(>80 МГц) | |
| Входной аттенюатор | 20 дБ |
| Макс. входной уровень | Аттенюатор 0 дБ: 250 В (DC – 2.4 кГц), 12 В (2.4 – 100 кГц), 6 В (> 100 кГц) |
| Аттенюатор 20 дБ: 500 В (DC – 20 кГц), 200 В (20 – 100 кГц), 100 В (> 100 кГц) | |
| Уровень запуска | ±2,5В постоянное напряжение (ручная регулировка) |
| Входной импеданс | 1МОм/40пФ |
| Подключение | переменный/постоянный ток (переключение) |
| Входной фильтр | ФНЧ-100КГц (-3дБ) |
| Канал Б | |
| Частота | |
| Частотный диапазон | 50 МГц…2,7 ГГц |
| Погрешность измерения | ± разрешение ± погрешность опорного генератора |
| Разрешение | 1 Гц на пределе 100 МГц |
| 10 Гц на пределе 1000 МГц | |
| Измерительный вход | |
| Чувствительность | 25 мВср.кв. (50 – 80 МГц) |
| 15 мВср.кв.(80 МГц – 1 ГГц) | |
| 25 мВср.кв. (1 – 2 ГГц) | |
| 50 мВср.кв. (> 2 ГГц) | |
| Макс. входной уровень | 3 Вср.кв. синусоидальный сигнал |
| Входной импеданс | 50 Ом |
| Опорный генератор | |
| Опорная частота | 10МГц |
| Стабильность генератора | ±10-6 за 30 суток |
| ±5х10-6 при 25°С + 5°С | |
| ±5х10-9 при 10% - напряжения питания | |
| Общие данные | |
| Время счета | 10мс…10с (регулируется) |
| Индикатор | 8-ми разрядный СДИ с индикатором переполнения |
| Формат индикации | 7 разрядов (время счета 1 с); 6 разрядов (время счета 100 мс); 5 разрядов (время счета 10 мс) |
| Напряжение питания | 100В/120В/220В/240В+10%, 50/60Гц |
| Габаритные размеры | 230х95х280 мм |
| Вес | 2,2 кг |
