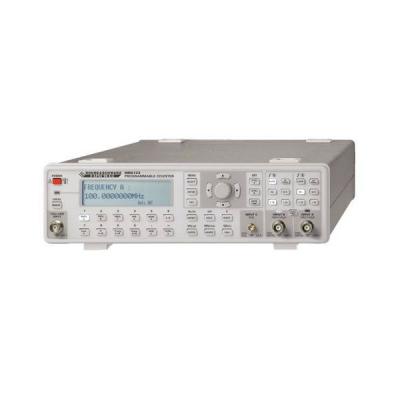

Наименование характеристики

Значение характеристики

1

2

Диапазон  измеряемых частот

0,001 Гц –  3 ГГц
входы А, В:  0,001 Гц –  200 МГц  сигналы синусоидальной и импульсной формы;
вход С: 100 МГц –  3 ГГц  сигналы синусоидальной формы

Диапазон  измеряемых периодов

5 нс – 10,000 с

Диапазон измерения временных интервалов

10 нс – 10,000 с
(вход А = старт; вход В = стоп)

Длительность импульсов

> 5 нс

Входное сопротивление

входы  А, В: 1 МОм/50 Ом, входная емкость 30 пФ
вход С: 50 Ом

Чувствительность

входы А,В:
U скз  = 25 мВ  в диапазоне частот от 0,001 Гц до 80 МГц;
(U пик = 80 мВ для сигналов импульсной формы)
U скз  = 65 мВ  в диапазоне частот от 80 МГц до 200 МГц;
U скз  = 50 мВ  в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска;
вход С:
U скз  = 30 мВ  в диапазоне частот от 100 МГц до 1 ГГц;
U скз  = 80 мВ  в диапазоне частот от 1 ГГц до 3 ГГц

Максимальное входное напряжение

входы А,В:
при 50 Ом: U скз  = 5 В
при 1 МОм: U пост  + пик  =  250 В в диапазоне частот  до 440 МГц; U скз  = 8 В  на 1 МГц;
вход С:
U пост  + пик  =  5 В

Относительная погрешность измерения частоты сигналов,
не более

Определяется по формуле:

где: d0 –  относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
d зап –  относительная погрешность, обусловленная системой запуска;
t сч –  установленное время счета прибора, с;
tр = 1,25 ×10 -8 –  разрешающая способность измерения, с;
Uвх.шум  –  входной шум прибора, не более 100 мкВ;
Uпик-пик  –  пиковая амплитуда сигнала в точке запуска;
t-  время нарастания сигнала в точке запуска, с

Относительная погрешность измерения периода сигналов,
не более

Определяется по формуле:

Относительная погрешность измерения временных интервалов, не более

где: d0  – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала;
τр= 10 нс (0,1 пс – 10 нс – в режиме «усреднения») – разрешающая способность измерения;
τсист =  4 нс –  систематическая погрешность;
d зап  –  относительная погрешность, обусловленная системой запуска;
Δτ –  значение измеряемого временного интервала, с

Параметры опорного кварцевого генератора

- номинальная частота: 10 МГц;
- температурная стабильность:
для HM8123 (TCXO) ± 0,5  × 10-6
для HM8123-X (OCXO) ± 1,0  × 10-8
- старение:
для HM8123 (TCXO) <0,05  × 10-6 в день
для HM8123-X (OCXO) ≤ ± 1,0  × 10-9 в день

Питание прибора

Напряжение питания  поддерживает автоматически
от 105 до 253 В;
частота сети (55 ± 5) Гц;
потребляемая мощность 20 ВА, не более

Габаритные размеры  (длина, ширина, высота), мм, не более

365 × 285 × 75

Масса, кг, не более

4,0

Рабочие условия применения:
- температура окружающей среды
- влажность
- атмосферное давление

От плюс 5 до плюс 40 °С;
от 5 до 80 %;
от 60 до 106 кПа

Нормальные условия применения:
- температура окружающей среды
- влажность
- атмосферное давление

От плюс 15 до плюс 25 °С;
от 40 до 80 %;
от 84 до 106  кПа
