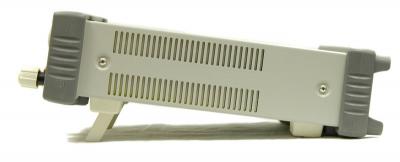

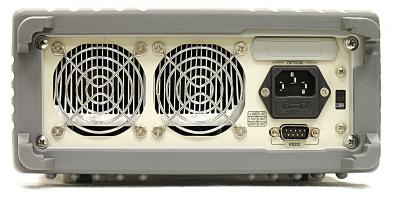

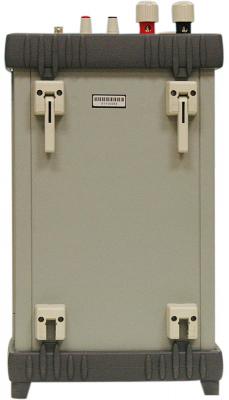

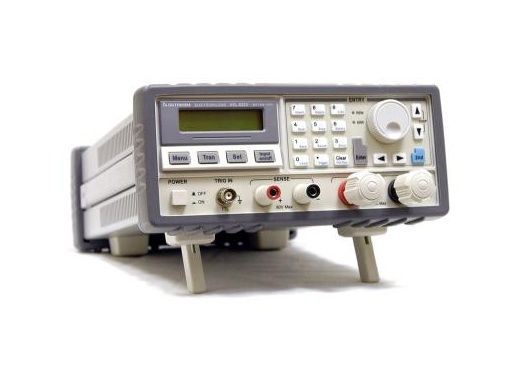

Электронная программируемая нагрузка AEL-8320
Госреестр (ГРСИ): не указано
Электронная программируемая нагрузка AEL-8320 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.
- LCD дисплей с подсветкой
- Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Автокалибровка
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Режим короткого замыкания
- Работа по спискам
- Управление по RS-232 по SCPI командам
- Поддержка LabView
Комплект поставки:
- Электронная нагрузка
- Кабель питания
- Руководство по эксплуатации
- Программное обеспечение
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Входные параметры | |
| Ток | 0~30 A |
| Напряжение | 0~80 В |
| Мощность | 250 Вт |
| Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В |
| Режим постоянного тока | |
| Диапазоны | 0~3 A / 0~30 A |
| Разрешение | 0,1 мA / 1 мА |
| Погрешность | 0,1℅+5 мА / 0,1℅+10 мА |
| Режим постоянного напряжения | |
| Диапазон | 0~80 В |
| Разрешение | 1 мВ |
| Погрешность | 0.1℅+10 мВ |
| Режим постоянного сопротивления | |
| Диапазон | 0,02~2 Ом / 2~200 Ом / 20~2000 Ом |
| Разрешение | 0,1 мОм / 8,6 мкСм*/0,96 мкСм |
| Погрешность | 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм |
| Режим постоянной мощности | |
| Диапазон | 0~250 Вт |
| Разрешение | 1 мВт/10 мВт |
| Погрешность | 0,2℅+600 мВт |
| Измерение тока | |
| Диапазоны | 0~3 A / 0~30 A |
| Разрешение | 0,1 мA / 1 мА |
| Погрешность | 0,05℅+4 мА / 0,05℅+8 мА |
| Измерение напряжения | |
| Диапазоны | 0~80 В |
| Разрешение | 1 мВ |
| Погрешность | 0,1℅+8 мВ |
| Измерение мощности | |
| Диапазон | 0~250 Вт 1 мВт/10 мВт |
| Разрешение | 0,1℅+600 мВт |
| Скорость нарастания тока | |
| Верхний диапазон CC | 1 мА/мкс~3 A/мкс |
| Верхний диапазон CC | 100 мкА/мкс~300 мA/мкс |
| Разршение | 1 мA/мкс |
| Погрешность | 3% + 10 мкс |
| Динамический режим | |
| Тип | Непрерывный, импульсный, переключаемый |
| Частотный диапазон | 0,38 Гц~50 кГц |
| Временной диапазон | 0~655,35 мс |
| Разрешение | 10 мкс |
| Погрешность | 0.2℅+10 мкс |
| Время нарастания/спада | 10 мкс~655,35 мс |
| Разрешение | 10 мкс |
| Погрешность | 0.2℅+10 мкс |
| Работа по списку | |
| Время шага | 10 мкс ~ 100000 с |
| Разрешение | 10 мкс |
| Погрешность | 0,2℅+10 мкс |
| Количество шагов | 1~50 |
| Цикл | 1~65535 |
| Список | 7 списков |
| Тестирование батарей | |
| Время разряда | 1 с~100 ч |
| Разрешений | 1 с |
| Погрешность | 0.2℅+1 с |
| Емкость батареи | 1 мА•ч~3000 А•ч |
| Разрешение | 1 мА•ч |
| Погрешность | 0,3℅+0,01А•ч |
| Короткое замыкание | |
| CCL Режим | 3,3 A |
| CCH Режим | 33 A |
| CV Режим | 0 В |
| CRL Режим | 0,018 Ом |
| CRM Режим | 1.8 Ом |
| CRH Режим | 18 Ом |
| CPV Режим | 270 Вт |
| CPC Режим | 0 Вт |
| Максимальная скорость нарастания | |
| Ток | 3 A/мкс |
| Напряжение | 0,6 В/мкс |
| Вход запуска | |
| Уровень | TTL , спадающий фронт |
| Длительность | ≥ 10 мкс |
| Максимальный входной уровень | |
| Ток | 33 A |
| Напряжение | 84 В |
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности |
| Защита от обратного тока | |
| Вход выключен | 25 A |
| Вход включен | 40 A |
| Пульсации + шум | |
| Ток (скз/пик-пик) | 3 мА/30 мА |
| Напряжение (скз) | 5 мВ |
| Интерфейс | RS232; GPIB, USB - опция |
| Язык программирования | SCPI |
| Питание | |
| Напряжение | переменное напряжение 110 В или AC 220 В±15℅ |
| Частота | 48 ... 63 Гц |
| Вес | 5,8 кг |
