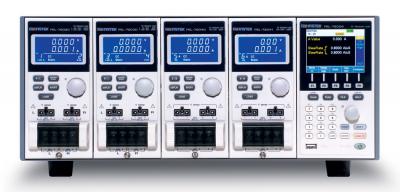

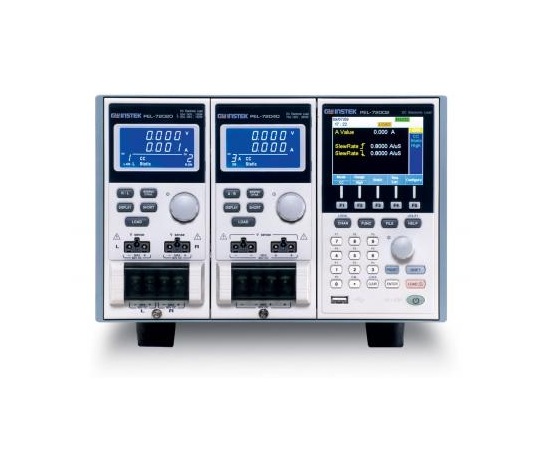

Нагрузка электронная PEL-72030
Госреестр (ГРСИ): не указано
Модульная система электронных нагрузок PEL-72030 производства компании Good Will Instrument Co., Ltd. (GW Instek).
Особенности модульной системы электронной нагрузки PEL-72030:
- 4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PeL-72040); макс. напряжение до 500 В (PEL-72041)
- 2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки)
- Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
- Высокая точность и разрешение, динамический режим работы
- Регулируемая скорость нарастания нагрузки
- Мультиканальный режим (до 8 каналов)
- Параллельное соединение модулей для увеличения нагрузки
- Функция контроля (управления параметрами нагрузки) - внешним сигналом
- Режим симуляции нагрузки (задание последовательности функций)
- Установка ограничения по мощности, току, напряжению, температуре
- 4-х проводная схема подключения нагрузки
- Интерфейсы USB / RS-232 (опция - GPIB)
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Входные параметры | |||
| Каналы | L | R | R |
| Диапазон | Низкий | Высокий | |
| Мощность | 30 Вт | 250 Вт | 250 Вт |
| Ток в нагрузке | 0 … 5 А | 0 – 4 А | 0 … 40 А |
| Напряжение на нагрузке | 1… 80 В | 1… 80 В | 1… 80 В |
| Режим постоянного напряжения | |||
| Диапазон уст-ки | 1… 80 В | ||
| Дискр. установки | 20 мВ | ||
| Погрешность установки | ±(0,1% Uуст+0,1 % Uконечн) | ||
| Режим постоянного сопротивления | |||
| Диапазон установки (Ом) | 0,3 … 1,2К (30 Вт/16 В) 15 – 60К (30 Вт/80 В) |
0,075 … 150 (250 Вт/16 В) 1,875 – 7,5 К(250 Вт/80 В) |
|
| Погрешность установки | 12 кОм: ±(0,2%) 60 кОм: ±(0,1%) При Uвх≥2,5 |
150 Ом: ±(0,2%) 7,5 кОм: ±(0,1%) При Uвх≥2,5 В |
|
| Режим постоянного тока, статический режим | |||
| Диапазон установки | 0 … 5 А | 0 – 4 А | 0 … 40 А |
| Дискретность установки | 1,25 мА | 1 мА | 10 мА |
| Погрешность установки | ±(0,1% Iуст+0,1% I конечн) |
±(0,1%I уст+0,2% I конечн)
|
|
| Режим постоянного тока, динамический режим | |||
| Диапазон установки | 0 … 5 А | 0 – 4 А | 0 … 40 А |
| Разрешение | 1,25 мА | 1 мА | 10 мА |
| Диапазон скорости | 0,8 … 200 мА/мкс | 0,64 … 160 мА/мкс |
6,4 … 1600 мА/мкс
|
| Дискретность уст. скорости | 0,8 мА/мкс | 0,64 мА/мкс | 64 мА/мкс |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс / 1 мс … 30 с | ||
| Дискретность уст. периода | 1 мкс / 1 мс | ||
| Погрешность | 1 мкс / 1 мс + 100 ppm | ||
| Защита от перегрузки по мощности | |||
| Диапазон | 1 … 30,6 Вт | 1 … 225 Вт | |
| Разрешение | 0,15 Вт | 1,25 Вт | |
| Погрешность | ±(2 % Pуст+0,25% Pконечн) | ||
| Защита от перегрузки по току | |||
| Диапазон | 0 … 5,1 А | 0 … 40,8 А | |
| Разрешение | 0,0125 А | 0,1 А | |
| Погрешность | ±(2 % Iуст+0,25% Iконечн) | ||
| Защита от перегрузки по напряжению | |||
| Диапазон | 1 … 81,6 В | 1 .. 81,6 В | |
| Разрешение | 0,2 В | 0,2 В | |
| Погрешность | ±(2 % Uуст+0,25% Uконечн) | ||
| Защита по температуре | |||
| Предел | 85 °С | ||
| Номинальная мощность | 33 Вт | 275 Вт | |
| Измерение напряжения | |||
| Диапазон | 0 … 16 В/0 … 16 В; 0 … 80 В | 0 … 16 В/0 … 80 В | |
| Разрешение | 2,5 мВ/0,5 мВ; 2,5 мВ | 0,5 мВ/2,5 мВ | |
| Погрешность измерения | ±(0,05% Uизм+0,05% Uконечн) | ||
| Измерение тока | |||
| Диапазон | 0 … 20 А/0 … 5 А | 0 … 4 А/0 … 40 А | |
| Разрешение | 0,0625 мА/0,15625 мА | 0,125 мА/1,25 мА | |
| Погрешность измерения | ±(0,1% Iизм+0,1% Iконечн) | ||
| Режим КЗ | |||
| Ток (CC) | 5,5 / 5 А | 4,4 / 4 А | 44 / 40 А |
| Напряжение (CV) | 0 В | ||
| Сопротивление (CR) | 15 Ом; 0,3 Ом | 1,875 Ом | 0,0375 Ом |
| Общие данные | |||
| Вх. сопротивление | 800 кОм (нагрузка отключена) | ||
| Вес | 3,8 кг | ||
