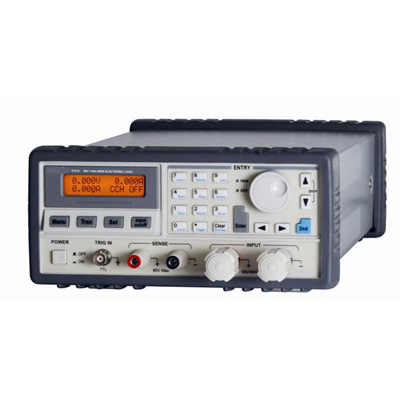

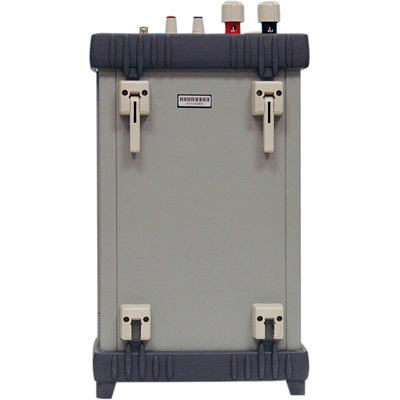

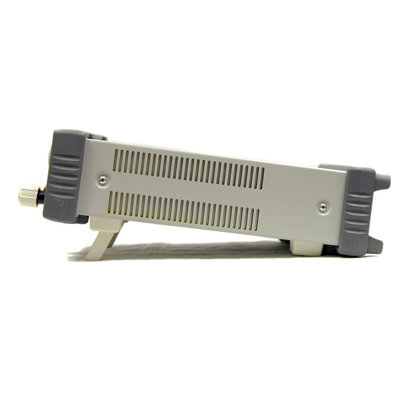

Программируемая электронная нагрузка AEL-8321
Госреестр (ГРСИ): не указано
Программируемая электронная нагрузка AEL-8321
Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 40 А, потребляемой мощностью до 400 Вт.
Отличительные особенности:
- LCD дисплей с подсветкой
- Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Автокалибровка
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Режим короткого замыкания
- Работа по спискам
- Управление по RS-232 по SCPI командам
- Поддержка LabView
Комплект поставки:
- Электронная нагрузка
- Кабель питания
- Руководство по эксплуатации
Дополнительно:
- Преобразователь интерфейсов USB-RS232(TTL) АКТАКОМ АСЕ-1020
- Программное обеспечение AEL Manager Актаком Electronic Load Manager
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Входные параметры | ||||
| Ток Напряжение Мощность |
0~40 A 0~80 В 400 Вт |
|||
| Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В | |||
| Режим постоянного тока | ||||
| Диапазоны Разрешение Погрешность |
0~4 A / 0~40 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА |
|||
| Режим постоянного напряжения | ||||
| Диапазон Разрешение Погрешность |
0~80 В 1 мВ 0.1℅+10 мВ |
|||
| Режим постоянного сопртивления | ||||
| Диапазон Разрешение Погрешность |
0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм |
|||
| Режим постоянной мощности | ||||
| Диапазон Разрешение ( Погрешность |
0~400 Вт 1 мВт/10 мВт 0,2℅+600 мВт |
|||
| Измерение тока | ||||
| Диапазоны Разрешение Погрешность |
0~4 A / 0~40 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА |
|||
| Измерение напряжения | ||||
| Диапазоны Разрешение Погрешность |
0~80 В 1 мВ 0,1℅+8 мВ |
|||
| Измерение мощности | ||||
| Диапазон Разрешение ( Погрешность |
0~400 Вт 1 мВт/10 мВт 0,1℅+600 мВт |
|||
| Скорость нарастания тока | ||||
| Верхний диапазон CC Верхний диапазон CC |
1 мА/мкс~4 A/мкс 100 мкА/мкс~400 мA/мкс |
|||
| Разршение | 1 мA/мкс | |||
| Погрешность | 3% + 10 мкс | |||
| Динамический режим | ||||
| Тип | Непрерывный, импульсный, переключаемый | |||
| Частотный диапазон | 0,38 Гц~50 кГц | |||
| Временной диапазон Разрешение Погрешность |
0~655,35 мс 10 мкс 0.2℅+10 мкс |
|||
| Время нарастания/спада Разрешение Погрешность |
10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс |
|||
| Работа по списку | ||||
| Время шага Разрешение Погрешность |
10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс |
|||
| Количество шагов | 1~50 | |||
| Цикл | 1~65535 | |||
| Список | 7 списков | |||
| Тестирование батарей | ||||
| Время разряда Разрешений Погрешность |
1 с~100 ч 1 с 0.2℅+1 с |
|||
| Емкость батареи Разрешение Погрешность |
1 мА•ч~4000 А•ч 1 мА•ч 0,3℅+0,01А•ч |
|||
| Короткое замыкание | ||||
| CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим |
4,4 A 44 A 0 В 0,018 Ом 1.8 Ом 18 Ом 420 Вт 0 Вт |
|||
| Максимальная скорость нарастания | ||||
| Ток Напряжение |
4 A/мкс 0,6 В/мкс |
|||
| Вход запуска | ||||
| Уровень Длительность |
TTL , спадающий фронт ≥ 10 мкс |
|||
| Максимальный входной уровень | ||||
| Ток Напряжение |
44 A 84 В |
|||
| Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности | |||
| Защита от обратного тока | ||||
| Вход выключен Вход включен |
30 A 50A |
|||
| Пульсации + шум | ||||
| >Ток (скз/пик-пик) Напряжение (скз) |
4 мА/40 мА 5 мВ |
|||
| Интерфейс | RS232; GPIB, USB - опция | |||
| Язык программирования | SCPI | |||
| Питание | ||||
| Напряжение Частота |
переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц |
|||
| Вес | 5,8 кг | |||
