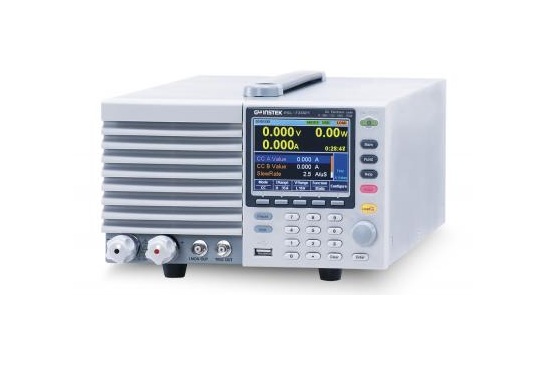

Программируемая нагрузка постоянного тока PEL-73041
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Программируемая нагрузка постоянного тока PEL-73041.
Особенности программируемой нагрузки постоянного тока PEL-73041:
- Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 360 А, мощность до 350 Вт
- Блок расширения PEL-73211 (опция): 150 В / 420 А / 2100 Вт
- Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
- Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
- Комбинация режимов: CC+CV, CP+CV, CR+CV
- Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
- Высокая точность и разрешение
- Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
- Функция контроля (управления параметрами нагрузки) - внешним сигналом
- Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
- Совместимость с LabView, VB, C, C++
- Три диапазон установки значений: низкий (L), средний (M), высокий (H)
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВХОДНЫЕ ПАРАМЕТРЫ |
Тип нагрузки | PEL-73041 |
| Мощность | 350 Вт | |
| Ток в нагрузке | 0 … 70 А | |
| Напряжение на нагрузке |
1,5… 150 В | |
| ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ |
Макс. мощность | 1750 Вт |
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ |
Диапазон уст. | H: 1,5 … 150 В L: 1,5… 15 В |
| Дискр. установки | H: 10 мВ / L: 1 мВ | |
| Погрешность уст. | ±(0,1%*Uуст+0,1%*Uконечн) | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки (Ом) |
46,6672 С … 800 мкс (21,428 мОм … 1,25 кОм) 4,6667 С … 80 мкс (214,28 мОм … 12,5 кОм) 0,46667 С … 8 мкс (2,1428 мОм … 125 кОм) |
| Дискр. установки | 800 мкс/ 80 мкс/ 8 мкс | |
| Погрешность уст. | ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
500 мкА … 500 мА/мкс 50 мкА … 50 мА/мкс 5 мкА … 5 мА/мкс |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,2 мкА … 2 мА | |
| Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока |
0,4 % от предела | |
| Дискретность уст. периода |
1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки |
0 … 70 А 0 … 7 А 0 … 0,7 А |
| Дискретность уст. | 2 мА, 0,2 мА, 0,02 мА | |
| Погрешность уст. | ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн) |
|
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
5 мА … 5 А/мкс 500 мкА … 500 мА/мкс 50 мкА … 50 мА/мкс |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,2 мкА … 2 мА | |
| Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока |
0,4 % от предела | |
| Дискретность уст. периода |
1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ |
Диапазон установки |
35 … 350 Вт 3,5 … 35 Вт 0,35 … 3,5 Вт |
| Дискретность уст. | 1 мВт, 1 мВт, 0,1 мВт | |
| Погрешность уст. | ±(0,6%*Pуст+1,4% Pконеч) | |
| ЗАЩИТА | OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения |
| OCP | 0,06 … 77 А | |
| OPP | 0,3 … 385 Вт | |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C | |
| UVP | 0 … 150 В, отключении нагрузки при обнаружении заданного значения | |
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении | |
| ИЗМЕРЕНИЕ | Вольтметр | ±(0,1%*Uизм+0,1%*Uконечн) |
| Амперметр | ±(0,2%*Iизм+0,3%*Iконечн) | |
| Амперметр (парал. подкл.) |
±(1,2%*Iизм+1,1%*Iконечн) | |
| ОБЩИЕ ДАННЫЕ |
Напряж. питания | 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц |
| Интерфейсы | USB ,RS-232, GPIB (опция) | |
| Габ. размеры | PEL-73021/73041 – 214,5 х 124 х 400 мм, PEL-73111 – 429,5 х 128 х 400 мм PEL-73211 - 427,7 х 147,8 х 592,5 мм |
|
| Масса | PEL-73021 – 6 кг, PEL-73041 – 7 кг, PEL-73111 – 17 кг, PEL-73211 – 23 кг | |
| Опции | GTL-120: Тестовый кабель (40 А) Опция 01: Интерфейс GPIB. Устанавливается на заводе. GTL-255: Интерфейсный кабель объединения нагрузок (300 м) |
