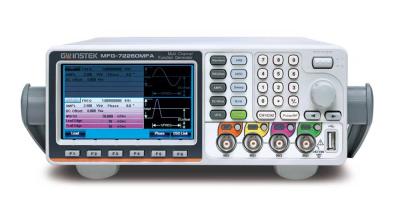

4-канальный генератор сигналов специальной и произвольной формы MFG-72260M
Госреестр (ГРСИ): не указано
Генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синхронизацией вход/выход ТТЛ, вход внешней модуляции.
Особенности:
- Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72260MRA), усилитель до 20 Вт (72260MRA)
- Все выходы полностью гальванически развязаны
- Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
- Прямой цифровой синтез, разрешение по частоте 1 мкГц
- Погрешность установки частоты ±2x10-5
- Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
- Память для формирования СПФ: 16k точек (10 ячеек)
- Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
- Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
- Режим формирования сигнала произвольной формы (ARB)
- Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
- Встроенный частотомер: 5 Гц…150 МГц
- Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
- Большой цветной графический ЖК-дисплей 11 см (480 х 272)
- Интерфейсы USB (host/ device), LAN
- Вход синхронизации и внешней модуляции/выход ТТЛ
- Возможность сохранения и загрузки данных с USB-flash
- Программное обеспечение AWES для формирования сигналов произвольной формы
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение |
| Каналы | 3 |
| Амплитуда | 10 Впик на нагрузке 50 Ом (разрешение 1 мВ) |
| Диапазон частот | 1 мкГц…30 МГц (синус) |
| Погрешность установки частоты | ±(2*10-5) |
| Режим постоянного смещения | ± 5 Впик |
| Генератор сигналов произвольной формы | |
| ЦАП | 14 бит |
| Частота дискретизации | 200 МГц |
| Длина памяти | 16 К точек, 66 встроенных форм |
| Генератор импульсов | |
| Диапазон | 1 мкГц - 25 МГц |
| Амплитуда | 1 мВ…2,5 Впик (на 50 Ом) |
| Постоянное смещение | до ±1 В пик |
| Длительность импульса | 20 нс- 999,9 кс |
| Время нарастания / спада | 10 нс - 20 с с разрешением 1 нс |
| Коэффициент заполнения | 0,01-99,99 % |
| Общие характеристики | |
| Диапазон | 5 Гц…150 МГц |
| Входящий уровень | 35 мВ…30 В скз |
| Режимы модуляции | AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн |
| Режимы свипирования | Частота и Амплитуда формирование пакетов радиоимпульсов |
| Увеличения амплитуды | U вых (AC-DC) до +42 В или -42 В |
| Программное обеспечение | AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.). |
| Внутренняя память (запись/вызов) | 10 ячеек форм сигналов (16 К), 10 профилей настроек. |
| Дисплей | Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек) |
| Интерфейсы | USB (host/ device), LAN |
| Габариты | 266 × 107 × 293 мм |
| Масса | 2,5 кг. |
