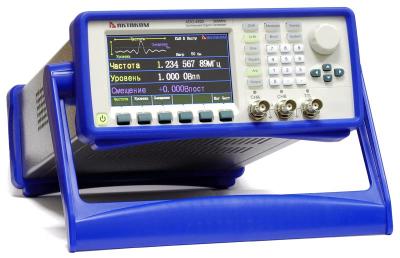

Генератор сигналов радиочастотного ADG-4502 имеет два независимых выхода (канала):

1. Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 500 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.
2. Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.

Генератор сигналов ADG-4502 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

На задней панели генератора сигналов Aktakom ADG-4502 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции. Вход для внешнего запуска и выход TTL уровня для РЧ-канала вынесен на переднюю панель.

Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд. Генератор ADG-4502снабжен графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.

Генератор сигналов ADG-4502 обладает следующими отличительными особенностями:

• Два независимых канала: ВЧ и НЧ

• Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)

• Высокая стабильность опорного генератора 1 ppm

• Низкий уровень искажений

• Режимы модуляции АМ, ЧМ, ЧМн, ФМн

• Режим пачек импульсов (пакетный режим)

• Режим качания частоты (свипирование)

• 8 видов форм сигналов (канал B)

• Интерфейсы USB-device, RS-232

------------------------------------------------
