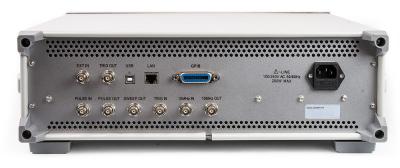

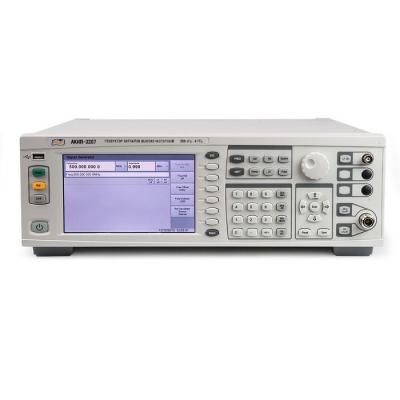

Генератор АКИП-3207 (снят с производства)
Госреестр (ГРСИ): 63411-16
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Генератор сигналов высокочастотный АКИП-3209
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Особенности генератора ВЧ - АКИП-3207:
-
Диапазон частот 250 кГц ... 3 Г Гц АКИП - 3207/1; 250 кГц ... 4 ГГц АКИП - 3207;
-
Разрешение по частоте 0, 1 Гц;
-
Выходной уровень: - 127 дБм ... 13 дБм;
-
Разрешение по амплитуде: 0,01 дБм;
-
Фазовый шум:
-
Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
-
ЖК - дисплей с диагональю 17,8 см;
-
Интерфейсы: LAN , GPIB , USB - Device;
-
Вход внеш. модулирующего сигнала.
Комплект поставки АКИП-3207
|
№ |
Наименование |
Количество |
|
1 |
Генератор ВЧ АКИП-3207 |
1 |
|
2 |
Кабель питания |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Руководство по программированию |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы.
Характеристики
| Параметр | Значение | |
| АКИП - 3207 | АКИП - 3207/1 | |
| ВЫХОДАЯ ЧАСТОТА | ||
| Диапазон | 250 кГц ...4 Г Гц | 250 кГц ...3 Г Гц |
| Дискретность установки | 0,1 Гц | |
| Погрешность установки | ± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц) | |
| Нестабильность | ± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С | |
| ВЫХОДНОЙ УРОВЕНЬ | ||
| Диапазон | минус 127 ...13 дБм | |
| Разрешение | 0,01 дБ | |
| Погрешность установки | ||
| ВЧ выход | N тип, 50 Ом | |
| КСВН | ||
| Плотность фазовых шумов | ||
| Паразитная ЧМ | ≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） | |
| Гармоники несущей | ||
| Негармонические составляющие | ||
| АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) | ||
| Глубина модуляции | 0 ... 100 % (разрешение 0,1 %) | |
| Частота модуляции | 20 Гц ... 20 кГц (разрешение 1 Гц) | |
| Искажение | ||
| ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) | ||
| Девиация частоты | 20 Гц ... 100 кГц (разрешение 1 Гц) | |
| Частота модуляции | 20 Гц ... 80 кГц (разрешение 1 Гц) | |
| Искажение | ||
| ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) | ||
| Девиация фазы | 0 ... 10 рад ( F мод | |
| Разрешение | 0,01 рад | |
| Частота модуляции | 300 Гц ... 20 кГц | |
| Искажение | ||
| ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) | ||
| Подавление в паузе | ＞ 60 дБ | |
| Время нарастания/спада | ||
| Длительность импульса | 400 нс ...500 мс (разрешение 100 нс) | |
| Период следования | 40 мкс ... 2 с (разрешение 100 нс) | |
| Частота меандра | 0,5 Гц...1,0 МГц (разрешение 0,1 Гц) | |
| ВХОДЫ/ВЫХОД | ||
| Выход ОГ | 10 МГц, > 0,35 Вскз (BNC, 50 Ом) | |
| Вход ОГ | 10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) | |
| ОБЩИЕ ДАННЫЕ | ||
| ЖК-дисплей | Диагональ 17,8 см, разрешение: 800 х 480 точек | |
| Напряжение питания | 100 – 240 В (автовыбор), 47,5 ~52,5 Гц; | |
| Потребляемая мощность | Не более 50 В | |
| Рабочая температура | 0...40 °С | |
| Интерфейсы | LAN, GPIB, USB-Device | |
| Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ) | |
| Масса | 10 кг | |
