Характеристики

Параметры

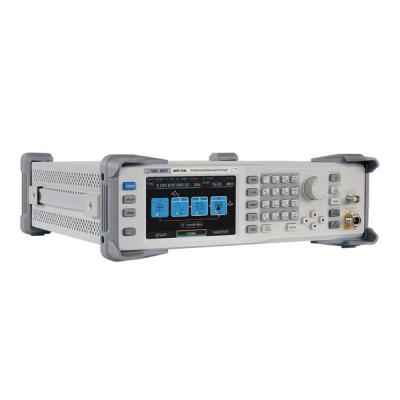

АКИП-3208

Выходая частота

Диапазон

9 кГц … 2,1 ГГц9 кГц … 3,2 ГГц с опцией 21BW329 кГц … 2,1 ГГц (IQ мод. 10 МГц … 2,1 ГГц) с опцией IQE219 кГц … 3,2 ГГц (IQ мод. 10 МГц … 3,2 ГГц) с опцией IQE-21BW32

Дискретность установки

0,01 Гц

Погрешность установки после калибровки

±2×10-7 (есть вход внеш. опорной частоты 10 МГц)

Годовой дрейф частоты

±5×10-7

Выходной уровень

Диапазон

-110 … +13 дБм

Разрешение

0,01 дБ

Погрешность установки

9 кГц ≤ f +13 дБм … -50 дБм: ≤ 0,9 дБ -50 дБм … -90 дБм: ≤ 1,1 дБ-90 дБм … 110 дБм: ≤ 1,1 дБ100 кГц ≤ f ≤ 3,2 ГГц +13 дБм … -50 дБм: ≤ 0,7 дБ-50 дБм … -90 дБм: ≤ 0,7 дБ -90 дБм … 110 дБм: ≤ 1,1 дБ ALC вкл., температура 20˚С…30˚С.ALC - автоматическая регулировка выходной мощности

КСВН

≤ 1,8 при уровне

Защита выхода

Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 3,2 ГГц)

Плотность фазовых шумов

Уровень гармоник

Относительный уровень не гармонических составляющих

10 кГц, 1 МГц 10 кГц, 1,5 ГГц ≤ f ≤ 3,2 ГГц, уровень ≤ +13 дБм

Паразитная ЧМ

≤ 10 Гц (несущая 1 ГГц, полоса 0,3…3,0 кГц）

Гармоники несущей

Негармонические составляющие

Свипирование частота/уровень (гкч)

Режим свипирования

Шаговый (линейный или логарифмический), по списку

Диапазон частот/уровня

Полный диапазон ВЧ выхода

Режим работы

Однократный непрерывный

Число точек свипирования

Шаговый режим: 2 … 65535По списку: 2 … 500

Длительность точки

10 мс … 100 с (разрешение 0,1 мс)

Источник синхронизации

Внешний, внутренний, ручной

Нч выход

Формы сигнала

Синус, прямоугольник, пила, DC

Диапазон частот

0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)

Погрешность установки после калибровки

±2×10-7 (есть вход внеш. опорной частоты 10 МГц)

Годовой дрейф частоты

±5×10-7

Выходной уровень

1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)

Постоянное смещение

Макс. 2,5 В – ½ установленного уровня (разрешение: 1 мВ)

Свипирование (ГКЧ)

Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц. Длительность точки: 1 мс … 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной

Амплитудная модуляция (внутр./ внеш.)

Глубина модуляции

0 … 100 % (разрешение 0,1 %)

Частота модуляции

10 Гц … 100 кГц

Искажение

Частотная модуляция (внутр./ внеш.)

Девиация частоты

Макс. N*1 МГц

Частота модуляции

10 Гц … 100 кГц

Искажение

Фазовая модуляция (внутр./ внеш.)

Девиация фазы

N*5 рад

Разрешение

0,01 рад

Частота модуляции

10 Гц … 100 кГц

Искажение

Импульсная модуляция (внутр./ внеш.)

Подавление в паузе

> 70 дБн

Время нарастания/спада

≤ 15 нс

Период следования

40 нс …300 с

Генератор импульсов (внутр./ внеш.)

Вид выходного сигнала

Одиночный или парный импульс (отрицательная полярность, положительная полярность)

Период следования

40 нс … 300 с (разрешение: 10 нс)

Длительность импульса

20 нс … 300 с (разрешение: 10 нс)

Задержка парного импульса

20 нс … 300 с (разрешение: 10 нс)

Источник синхронизации

Внешний, внутренний, ручной

Задержка внеш. запуска

140 нс … 300 с (разрешение: 10 нс)

Генератор пачек импульсов (опция)

Число импульсов

1 … 2047

Число повторений

1 … 65535

Длительность импульса

20 нс – 300 с

Вншняя iq модуляция (опция)*

Источник модуляции

Внешний

Полоса частот

Частота модуляции I или Q

Входной уровень

0,5 Вскз

Величина вектора ошибки EVM

16QAM, a=0.22, 5 MSps, уровень ≤ 0 дБм 10 МГц

Входы/выход

Передняя панель

ВЧ выход

N тип (мама), 50 Ом

НЧ выход

BNC тип (мама), 50 Ом

Задняя панель

Синхронизация вход/выход

BNC тип (мама), 50 Ом 5 В TTL

Внеш. модуляция вход

Внеш. модуляция вход

Импульс вход/выход

BNC тип (мама), 100 кОм, CMOS 3,3 В

Выход ОГ

10 МГц, BNC тип (мама), 50 Ом, > 0 дБм

Вход ОГ

10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм

Сигнальный выход

BNC тип (мама), 50 Ом, CMOS 3,3 В

IQ мод. вход (опция)

Вход I: BNC тип (мама), 50 Ом. Вход Q: BNC тип (мама), 50 Ом.

Общие данные

ЖК-дисплей

Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек

Напряжение питания

100 – 240 В (автовыбор), 50/60 Гц

Потребляемая мощность

Не более 35 Вт

Рабочая температура

0…50°С

Интерфейсы

LAN, USB-Device, опциональный адаптер GPIB – USB

Память

Встроенная: 256 МБ

Габаритные размеры

338 × 113 × 369 мм (ШхВхГ)

Масса

Не более 4,84 кг

Комплект поставки

кабель питания, руководство по эксплуатации
