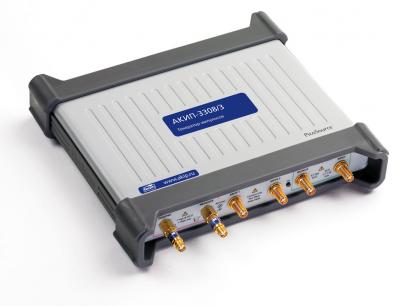

Генератор АКИП-3308/2
Госреестр (ГРСИ): не указано
Особенности генератора импульсов АКИП-3308/2:
-
Импульсные выход ы : интегрированный 60 пс (АКИП - 3308/1 , АКИП - 3308/3), туннельный диод 40 пс (АКИП - 3308/ 2, АКИП - 3308/3)
-
Интегрированные выходы: дифференциальный, время нарастания 60 пс, амплитуда от 2,5 В до 6 В
-
реобразователь на основе туннельного диода: дифф еренциальный, время нарастания 4 0 пс, амплитуда 200 м В
-
Компенсация фазового сдвига с разрешение м 1 пс
-
Вход/выход синхронизации с низким уровнем джиттера
-
Диапазон установки длительности импульса от 200 нс до 4 мкс
-
Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с
-
Задержка запуска
-
Сферы применения: измерение TDR / TDT параметров сети и тестирование на соответствие, спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов у льтраширокополосны х импульсных радаров
-
Интерфейс USB 2 .0, ПО под управлением ОС WIN XP S P 3, WIN 8
Комплект поставки АКИП-3308/2
|
№ |
Наименование |
Количество |
|
1 |
Генератор импульсов АКИП - 3308/2 |
1 |
|
2 |
Диск с программным обеспечением |
1 |
|
3 |
Адаптер питания |
1 |
|
4 |
Кабель USB |
1 |
|
5 |
Ключ рожковый (SMA/PC3.5/2.92) |
1 |
|
6 |
Преобразователь на основе туннельного диода, 40 пс (фронт) |
1 |
|
7 |
Преобразователь на основе туннельного диода, 40 пс (срез) |
1 |
|
8 |
Адаптер N(f) – SMA(m) 12 ГГц |
2 |
|
9 |
Кабель SMA – SMA m - m 50 Ом 60 см |
2 |
|
10 |
Жесткий кейс из пластика |
1 |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические требования. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
|
Параметр |
Значение |
|
ИНТЕГРРОВАННЫЙ ВЫХОД (АКИП - 3308/1 , АКИП - 3308/3) |
|
|
Вид выходного сигнала |
Импульс с положительной или отрицательной полярность ю с возвращением к 0 В |
|
Выходной импеданс |
50 Ом |
|
Выходной разъем |
sma (f) - тип |
|
Выходной уровень |
2,5 В ... 6 В с шагом 10 мВ |
|
Погрешность установки уровня |
± 10% |
|
Скважность |
50% макс. – для выходного уровня ≤ 4 В 20% макс. - для выходного уровня > 4 В |
|
Компенсация фазового сдвига с разрешение |
Разрешение 1 пс для диапазон а ≥ 2 нс |
|
Время нарастания |
Положительный/отрицательный импульс, сглаженный (smooth) режим Отрицательный импульс, быстрый ( fast ) режим |
|
ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА (АКИП - 3308/2, АКИП - 3308/3) |
|
|
Положительный преобразователь |
Импульс с положительной полярностью и уровнем |
|
Отрицательный преобразователь |
Импульс с отрицательной полярностью и уровнем |
|
Выходной импеданс |
50 Ом, ± 2 Ом |
|
Выходной разъем |
N(m) - тип |
|
Выходной уровень |
200 мВ, фиксированное значение |
|
Погрешность установки уровня |
± 25% |
|
Компенсация фазового сдвига с разрешение |
Разрешение 1 пс для диапазона ≥ 200 пс |
|
Масса, габариты преобразователя |
125 г, 80 x 28 x 25 мм |
|
ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ |
|
|
Источник синхрозапуска |
Внутренний, внешний, ручной |
|
Джиттер относительно переднего фронта |
3.5 пс СКЗ макс. |
|
Задержка после запуска |
42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом |
|
Длительность импульса |
200 нс ... 4 мкс с шагом 25 нс |
|
Погрешность установки длительности |
±10% ±50 нс |
|
Задержка внешнего запуска |
1 мкс ... 1,3 мс с шагом 200 нс |
|
Внутренний синхроимпульс |
Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: 0,01% ±10 нс |
|
ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ |
|
|
Входной импеданс |
50 Ом |
|
Входной разъем |
sma (f) - тип |
|
Макс. входной уровень |
+ 16 дБм, или ± 2 В DC или AC пик |
|
Полоса частот |
1 ГГц, связь по входу DC |
|
Фронт запуска |
Нарастающий или спадающий (переключаемо) |
|
Уровень синхронизации |
- 1 В ... +1 В с шагом 1 мВ |
|
Минимальная длительность импульса |
500 пс при 100 мВ пик - пик |
|
ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ |
|
|
Вид выходного сигнала |
Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту |
|
Входной импеданс |
50 Ом, ±0,5 Ом |
|
Входной разъем |
sma (f) - тип |
|
Выходной уровень |
> 700 мВ фиксировано значение, логический минимум 0 В ± |
|
Длительность импульса |
500 нс, ± 100 нс |
|
Задержка между синхроимпульсами |
4 нс, ± 1 нс |
|
Джиттер между синхроимпульсами |
3 пс СКЗ, макс |
