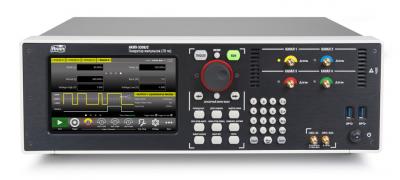

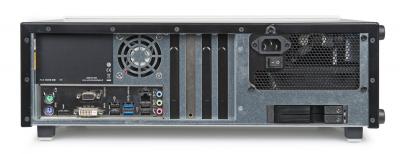

Генератор АКИП-3309/2
Госреестр (ГРСИ): 72919-18
Особенности генератора импульсов АКИП-3309/2:
-
Число каналов: 4, независимая регулировка параметров;
-
Диапазон частот: 1 Гц;
-
Длительность фронта/среза импульса: ≤ 70 пс;
-
Длительность импульса: 300 пс … 1;
-
Высокая точность установки временных параметров 5*10-6;
-
Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом, формирование пакета импульсов;
-
Выходной уровень до 5 Впик-пик на нагрузке 50 Ом;
-
Регулировка смещения (± 2,5 В);
-
Графический ЖК-дисплей, диагональ 17,78 см, емкостной сенсорный;
-
Интерфейс: USB;
-
Возможность монтажа в 19" стойку, высота 3U.
Комплект поставки АКИП-3309/2
|
№ |
Наименование |
Количество |
|
1 |
Генератор импульсов АКИП-3309/2 |
1 |
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы.
Характеристики
|
Параметр |
Значение |
|
Временные параметры
|
|
|
Число каналов |
4 |
|
Вид выходного сигнала |
Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
|
Диапазон частота |
1 Гц … 240 МГц |
|
Временные параметры |
Период: 4,166 нс…1 с |
|
Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с |
|
|
Разрешение |
10 пс |
|
Погрешность установки длительности |
±( 0,01% + 20 пс) |
|
Погрешность опорного источника частоты |
±(5*10-6 |
|
Длительность фронта/среза |
≤ 70 пс |
|
Выброс |
Не более 10% |
|
Амплитудные параметры
|
|
|
Диапазон вых. уровня |
200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
|
Диапазон смещений |
±2,5 В на нагрузке 50 Ом |
|
Разрешение |
10 мВ |
|
Погрешность установки амплитуды |
±( 1% + 10 мВ) |
|
Внутреннее сопротивление выхода |
50 Ом, 1 кОм |
|
Синхрозапуск
|
|
|
Режимы |
Внутренний, внешний, однократный, строб |
|
Диапазон уровней внешнего синхросигнала |
1,8 В … 3,3 В |
|
Сопротивление входа внешней синхронизации |
50 Ом |
|
Общие данные
|
|
|
Дисплей |
Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
|
Интерфейс |
USB |
|
Габаритные размеры, масса |
445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
