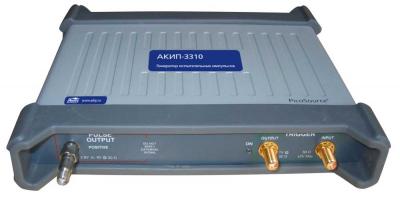

Генератор АКИП-3310
Госреестр (ГРСИ): 72918-18
Особенности генератора испытательных импульсов АКИП-3310:
-
Число выходов: 1 канал;
-
Интегрированный выход положительного импульса прямоугольной формы (перепад напряжения);
-
Длительность фронта;
-
Диапазон установки длительности импульса: 200 нс … 4 мкс;
-
Вход/выход синхронизации с низким уровнем джиттера;
-
Внутренний генератор синхроимпульсов с регулируемым периодом 1 мкс … 1 с;
-
Интерфейс USB 2.0 (FS). Совместим с USB 1.1 и USB 3,0;
-
ПО под управлением ОС WIN XP (SP2), Windows Vista, Windows 7, Windows 8.
Комплект поставки АКИП-3310
|
№ |
Наименование |
Количество |
|
1 |
Генератор испытательных импульсов АКИП-3310 |
1 |
|
2 |
Сетевой адаптер питания |
1 |
|
3 |
Аттенюатор 20 дБ |
1 |
|
4 |
USB кабель |
1 |
|
5 |
ПО |
1 |
|
6 |
Соединительный коаксиальный кабель |
2 |
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
|
Параметр |
Значение |
|
Выходные параметры |
|
|
Вид выходного сигнала |
Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами |
|
Полярность |
Положительная |
|
Полярность |
Положительная |
|
Выходной импеданс |
50 Ом |
|
Тип разъема основного сигнала |
SMA (f) – «розетка» |
|
Выходная амплитуда |
2,5 В ... 8 В с шагом 10 мВ (на 50 Ом) |
|
Погрешность установки выходной амплитуды |
± 10% |
|
Скважность |
50% максимум – для выхода амплитуды 2,5...4 В 20% максимум - для выхода амплитуды 4,01...6 В 10% максимум - для выхода амплитуды 6,01...8 В |
|
Длительность среза |
8 нс (10% ... 90%) |
|
Общие временные параметры (Timing) |
|
|
Источник синхрозапуска |
Внутренний, внешний |
|
Режим синхрозапуска |
Непрерывно или ручной (однокр. событие) |
|
Джиттер относительно переднего фронта (с.к.з.) |
3 пс типично ( |
|
Задержка послезапуска |
48 нс ± 2 нс, фиксированное значение |
|
Длительность импульса |
200 нс ... 4 мкс с шагом 25 нс |
|
Погрешность установки длительности |
±50 нс + 0,1Ти (Ти – длительность импульса) |
|
Задержка внешнего запуска |
1 мкс ... 1,3 мс с шагом 200 нс |
|
Внутренний синхроимпульс |
Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период) |
|
Вход внешней синхронизации (Ext trig inp) |
|
|
Полоса частот |
0...1 ГГц |
|
Чувствительность |
20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц |
|
Входной импеданс |
50 Ом |
|
Входной разъем |
SMA (f) – тип «розетка» |
|
Максимальный входной уровень |
+ 16 дБм, или ± 2 В ( DC + AC пик) |
|
Фронт запуска |
Нарастающий или спадающий (на выбор) |
|
Регулируемый уровень внешнего запуска |
- 1 В ... +1 В с шагом 1 мВ |
|
Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) |
не более 2.5 пс тип значение, не более 3 пс максимальное значение |
|
Задержка синхроимпульса относительно импульса внеш . запуска |
(4 ± 1) нс |
|
Минимальная длительность импульса |
500 пс при 100 мВ пик - пик |
|
Выход сигнала синхронизации |
|
|
Вид выходного сигнала |
положительная полярность |
|
Входной импеданс |
50 Ом ±0,5 Ом |
|
Тип в ходно го разъем а |
SMA (f) – «розетка» |
|
Выходной уровень |
700 мВ |
|
Длительность импульса |
500 нс, ± 100 нс |
|
Время нарастания |
≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%) |
|
Общие данные |
|
|
Системные требования |
ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн |
|
Источник питания |
5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В) |
|
Интерфейс |
USB 2.0 ( USB 1.1 и USB 3.0 совместимый) |
|
Рабочие условия |
+5...+35 °С / не более 85% отн. влажности |
|
Условия хранения |
- 20...+50 °С/ |
|
Габаритны |
190 х 180 х 40 мм |
|
Масса |
560 г |
